Разрабатываемые вакуумные фотоэлементы и фотоэлектронные умножители отличаются высоким временным разрешением, рекордными значениями линейного выходного тока, широким диапазоном спектральной чувствительности от 300 до 800 нм.
Вакуумные фотоэлементы
Вакуумные фотоэлементы предназначены для измерения импульсных световых потоков излучения с широким диапазоном спектральной чувствительности от 300 нм до 650 нм, высоким временным разрешением 0,1÷1,0 нс и выходным импульсным линейным током от 2,5 А до 11 А. На основе вакуумных фотоэлементов в институте разработаны и поставляются сцинтилляционные низкочувствительные детекторы нейтронного и гамма-излучения с чувствительностью в диапазоне 10-20÷10-16 А см2с/квант.
Технические характеристики вакуумных фотоэлементов
| Наименование характеристики | СДФ 15М | СДФ 20 | СДФ 21 |
| Диапазон спектральной чувствительности, нм | 300-650 | 350-650 | 300-650 |
| Тип фотокатода | Sb - Cs | Sb - Cs | Sb - Cs |
| Диаметр фотокатода, мм | 25 | 50 | 12 |
| Световая чувствительность фотокатода, мкА/лм, не менее | 25 | 20 | 20 |
| Предел линейности выходного тока, А, не менее | 11,0 | 8,0 | 2,5 |
| Темновой ток, нА, не более | 0,1 | 0,1 | 0,05 |
| Длительность импульсной характеристики, пс, не более | 500 | 1000 | 100 |
| Напряжение питания, кВ | 1,8 | 1,8 | 1,5 |
| Габариты: диаметр, мм высота, мм |
40 40 |
92 85 |
30 30 |
СДФ 15М
СДФ 20
СДФ 21
Фотоэлектронные умножители
Фотоэлектронные умножители предназначены для регистрации слабых импульсных потоков излучения в ультрафиолетовом, видимом и инфракрасном спектре в диапазоне 300÷800 нм, с усилением в диапазоне 102÷107, с выходным импульсным линейным током 0,15÷2,5 А и высоким временным разрешением 0,5÷5 нс. На основе фотоэлектронных умножителей в институте разработаны и поставляются сцинтилляционные детекторы с чувствительностью в диапазоне 10-16÷10-9 А см2с/квант, использующиеся при измерении потоков ионизирующего излучения.
Технические характеристики фотоэлектронных умножителей
| Наименование характеристики | СНФТ3 | СНФТ5 | СНФТ18М | СНФТ20 | СНФТ21 | СНФТ22 |
| Диапазон спектральной чувствительности, нм | 350-650 | 350-650 | 300-650 | 350-650 | 300-800 | 350-650 |
| Тип фотокатода | Sb - Cs | Sb - Cs | Sb - Cs | Sb - Cs | Sb-K-Na-Cs | Sb - Cs |
| Диаметр фотокатода, мм | 50 | 50 | 50 | 50 | 50 | 50 |
| Чувствительность фотокатода, мкА/лм | 20 | 20 | 25 | 20 | 120 | 20 |
| Световая анодная чувствительность, А/лм | 50-400 | 0,5-10 | 4-160 | не менее 30 | не менее 5 | 0,005-0,020 |
| Предел линейности выходного тока, А, не менее | 2,5 | 2,5 | 0,5 | 0,15 | 1,5 | 1,5 |
| Темновой ток, мкА, не более | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,05 |
| Длительность импульсной характеристики, нс | 5,0 | 5,0 | 1,0 | 0,5 | 1,7 | 5,0 |
| Напряжение питания, кВ | 4,0 | 3,4 | 6,8 | 6,8 | 6,8 | 4,0 |
| Габариты: диаметр, мм высота, мм |
91 177 |
91 157 |
91 200 |
91 200 |
91 200 |
91 140 |
СНФТ3, СНФТ5
СНФТ22
СНФТ18М
СНФТ20

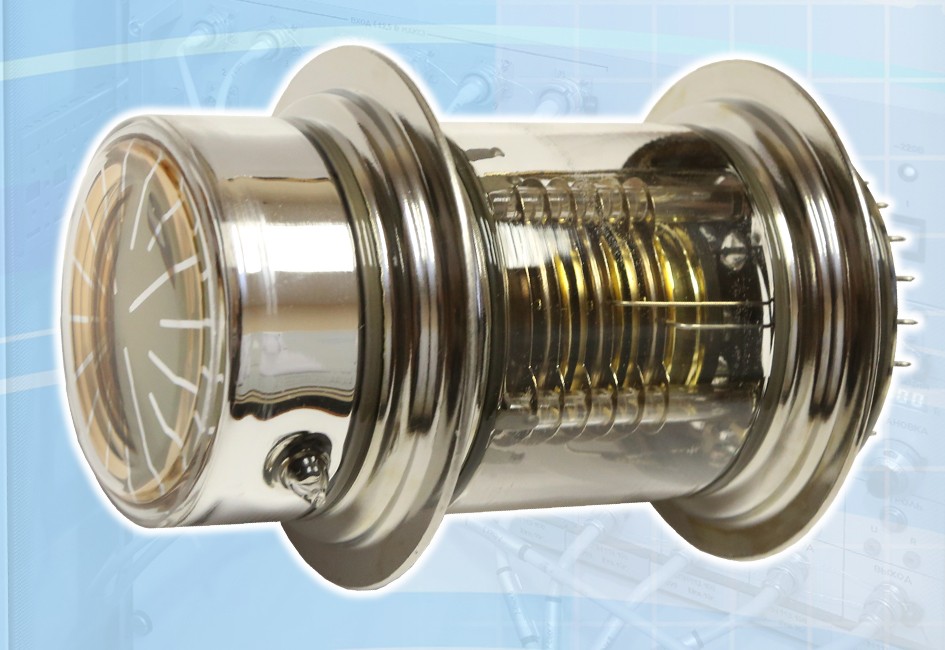

Электронно-оптические преобразователи
Разработанные в НПЦ ИТ ФГУП "ВНИИА" хронографические электронно-оптические преобразователи предназначены для регистрации пространственно - временных характеристик импульсных потоков оптического излучения. ЭОП обладают спектральным диапазоном регистрации излучений от 220 до 1060 нм, временным разрешением от 1 до 20 пс, пространственным разрешением от 10 до 30 штр/мм, динамическим диапазоном регистрации от 100 до 1000 (в зависимости от временного разрешения). На основе хронографических ЭОП институт изготавливает электронно-оптические регистраторы, применяемые при исследованиях быстропротекающих процессов в масштабе от пикосекундных до миллисекундных интервалов времени.
