Детекторы импульсных ионизирующих излучений

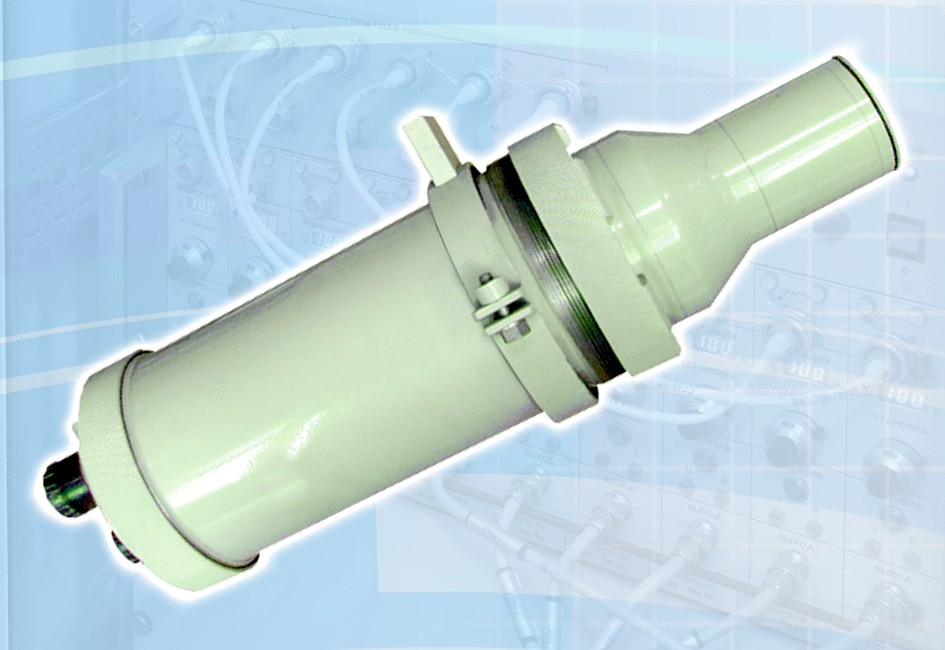

Детекторы сцинтилляционные ССДИ8М

Детекторы ССДИ8М (ССДИ8М-01, ССДИ8М-02, ССДИ8М-03) относятся к средствам измерений специального назначения (свидетельство RU.C.38.046.A №44828) и предназначены для регистрации импульсного гамма-излучения с плотностью потока от 10⁷ до 10¹⁴ квант/см²·с.
В состав детекторов входят: умножитель фотоэлектронный СНФТ3 (для исполнений ССДИ8М и ССДИ8М-02) или СНФТ5 (для исполнений ССДИ8М-01 и ССДИ8М-03); пластмассовый сцинтиллятор размером Ø50×100 мм²; комплект ЗИП. Регулировка чувствительности детекторов осуществляется с помощью светофильтров из комплекта ЗИП.
Условия эксплуатации детекторов: температура окружающей среды от минус 30°С до плюс 50°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

	ССДИ8М (ССДИ8М-02)	ССДИ8М-01 (ССДИ8М-03)
Максимальная чувствительность к гамма-излучению Еγ=1,25 МэВ, А·см2·с/квант, не менее	10-10	10-12
Диапазон регулировки чувствительности, раз, не менее	100	100
Максимальный линейный ток в импульсе, А, не менее	2,5	2,5
Временное разрешение (t0,5), нс, не более	10	10
Длительность регистрируемого импульса, мкс, не более	3 (20)	3 (20)
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±30	±30
Напряжение питания, кВ	минус 4,0	минус 3,3
Полярность выходного сигнала	отрицательная	отрицательная
Масса, кг, не более	2,6	2,5
Габаритные размеры, мм, не более	Ø110×420	Ø110×400

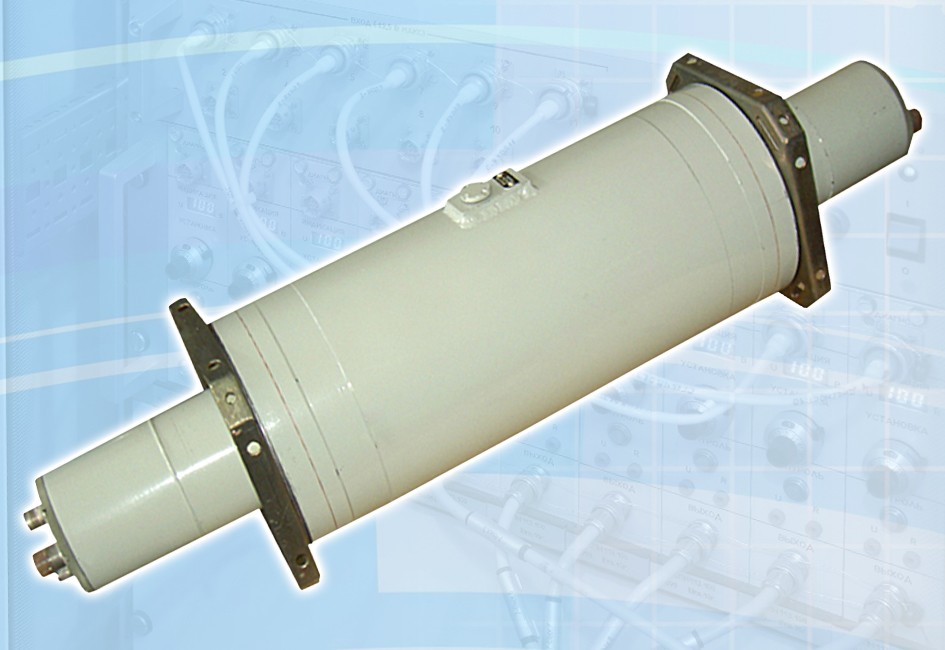

Двухканальный высокочувствительный сцинтилляционный детектор ССДИ34

Детектор относится к средствам измерений специального назначения (сертификат RU.С.38.046.А №17290) и предназначен для регистрации импульсного гамма-, нейтронного излучений в диапазоне плотностей потока от 10⁵ до 10¹⁰ част./см²·с. Для снижения уровня статистических флуктуаций выходного тока при регистрации излучения малой интенсивности в детекторе используется пластмассовый сцинтиллятор большого объема.
В состав детектора входят: два умножителя фотоэлектронных ФЭУ-139; пластмассовый сцинтиллятор размером Ø150×400 мм². Регулировка чувствительности детектора осуществляется изменением напряжения питания ФЭУ-139 и с помощью набора светофильтров из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 40°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	4·10-9 1,5·10-8
Диапазон регулировки чувствительности, раз, не менее	200×2
Максимальный линейный ток в импульсе, А, не менее	0,3
Временное разрешение (t0,5), нс, не более	35
Длительность регистрируемого импульса, мкс, не более	100
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±25
Напряжение питания, кВ	минус (1,6-2,0)
Полярность выходного сигнала	отрицательная
Масса, кг, не более	13
Габаритные размеры, мм, не более	Ø170×810

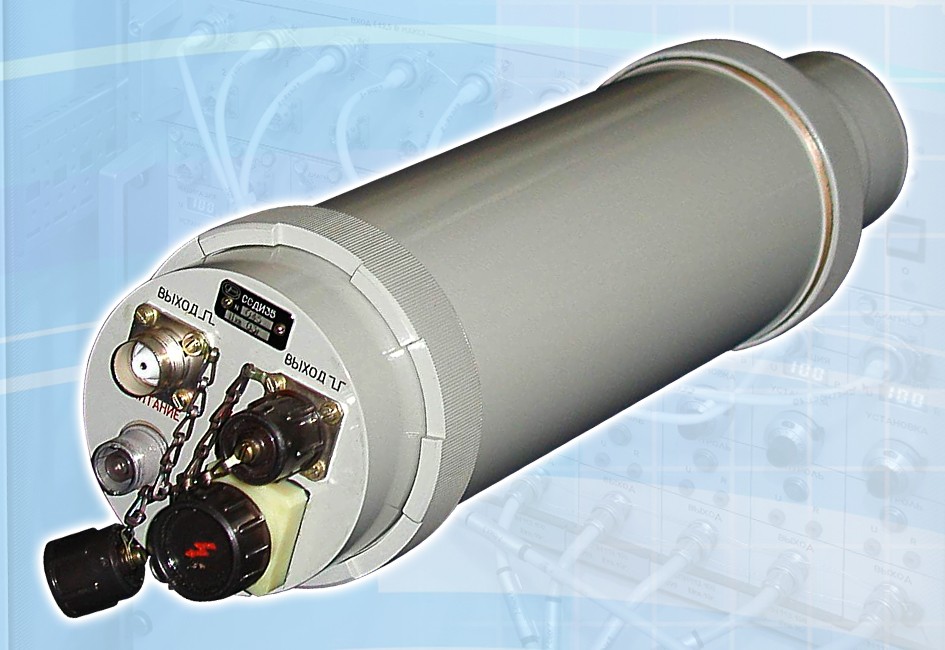

Высокочувствительный сцинтилляционный детектор ССДИ35

Детектор относится к средствам измерения специального назначения (свидетельство RU.С.38.046.А №44829) и предназначен для регистрации импульсных потоков гамма-, нейтронного излучений в диапазоне плотностей потока от 10⁶ до 10¹¹ част./см²·с.
В состав детектора входят: умножитель фотоэлектронный СНФТ3-01; пластмассовый сцинтиллятор размером Ø63×63 мм²; съемный свинцовый колпак. Регулировка чувствительности детектора осуществляется шунтированием динодов СНФТ3-01 и с использованием набора светофильтров из ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 40°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	10-9 2·10-9
Диапазон регулировки чувствительности, раз, не менее	100
Максимальный линейный ток в импульсе, А, не менее	1,0
Временное разрешение (t0,5), нс, не более	25
Длительность регистрируемого импульса, мкс, не более	30
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±30
Напряжение питания, кВ	минус 4,0
Полярность выходного сигнала	отрицательная и положительная
Масса, кг, не более	2,5
Габаритные размеры, мм, не более	Ø115×475

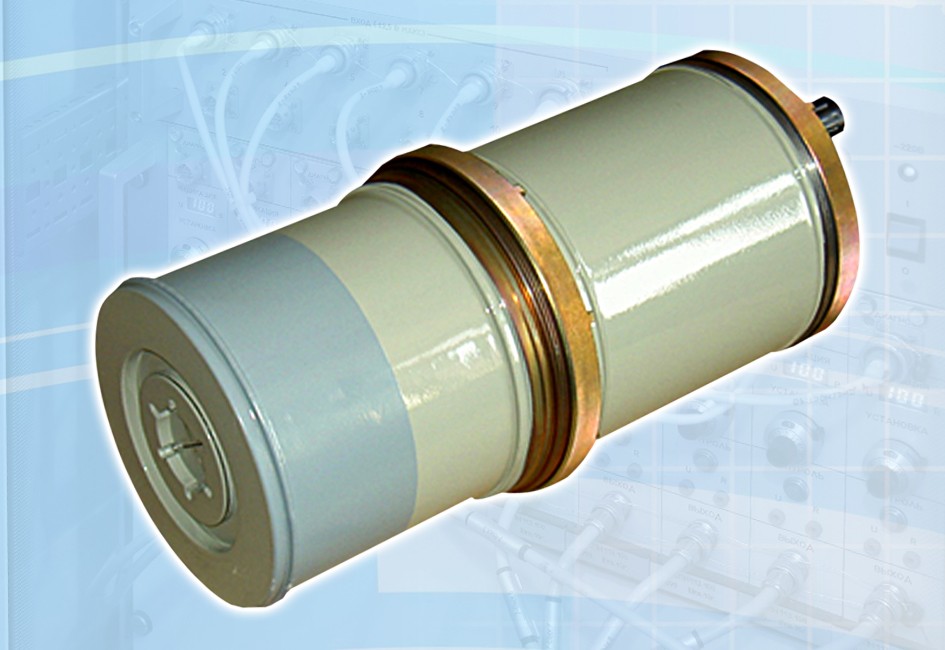

Трехканальный высокочувствительный сцинтилляционный детектор ССДИ36

Детектор предназначен для регистрации импульсного гамма-, нейтронного излучений в диапазоне плотностей потока от 10⁵ до 10¹¹ част./см²·с. Для снижения уровня статистических флуктуаций выходного тока при регистрации излучения малой интенсивности в детекторе используется пластмассовый сцинтиллятор большого объема.
В состав детектора входят: три умножителя фотоэлектронных ФЭУ-97; пластмассовый сцинтиллятор размером Ø120×100 мм²; встроенный светодиод для проверки функционирования детектора и съемный свинцовый колпак. Регулировка чувствительности детектора осуществляется шунтированием динодов ФЭУ-97 и с помощью набора светофильтров из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 40°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	2·10-9 7·10-9
Диапазон регулировки чувствительности, раз, не менее	150×3
Максимальный линейный ток в импульсе, А, не менее	0,4
Временное разрешение (t0,5), нс, не более	25
Длительность регистрируемого импульса, мкс, не более	30
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±25
Напряжение питания, кВ	минус 2,3
Полярность выходного сигнала	отрицательная
Масса, кг, не более	4
Габаритные размеры, мм, не более	Ø140×300

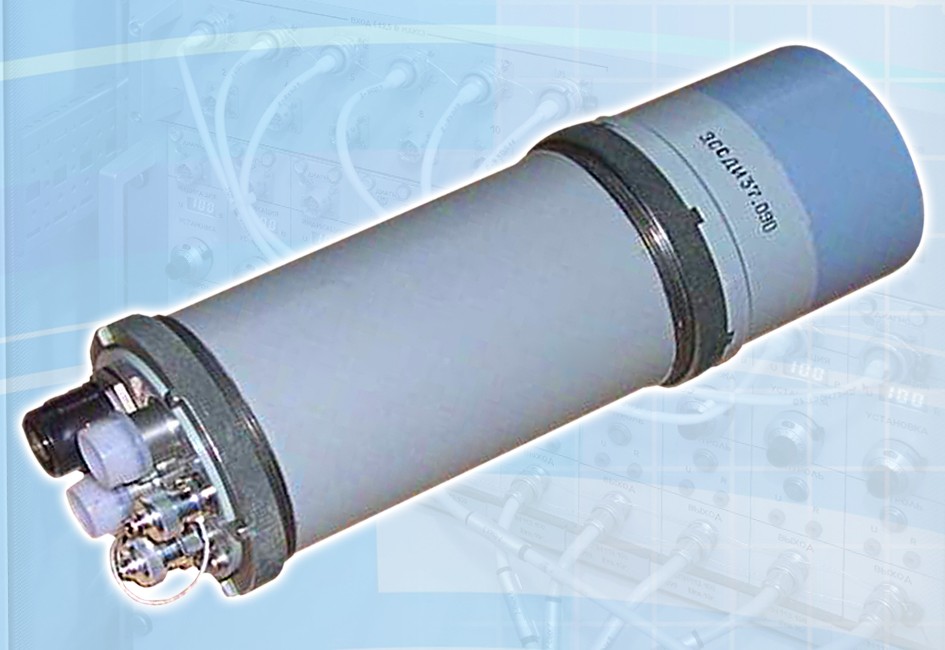

Малогабаритный высокочувствительный сцинтилляционный детектор ССДИ37

Детектор относится к средствам измерения специального назначения (свидетельство RU.С.38.046.А №35317) и предназначен для регистрации импульсного гамма-, нейтронного излучений в диапазоне плотностей потока от 10⁶ до 10¹¹ част./см²·с.
В состав детектора входят: умножитель фотоэлектронный ФЭУ-97; пластмассовый сцинтиллятор размером Ø63×63 мм²; встроенный светодиод для проверки функционирования детектора и съемный свинцовый колпак. Регулировка чувствительности детектора осуществляется шунтированием динодов ФЭУ-97 и с помощью набора светофильтров из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 40°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	5·10-10 1,5·10-9
Диапазон регулировки чувствительности, раз, не менее	200
Максимальный линейный ток в импульсе, А, не менее	0,4
Временное разрешение (t0,5), нс, не более	20
Длительность регистрируемого импульса, мкс, не более	30
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±25
Напряжение питания, кВ	минус 2,0
Полярность выходного сигнала	отрицательная и положительная
Масса, кг, не более	1,6
Габаритные размеры, мм, не более	Ø85×260

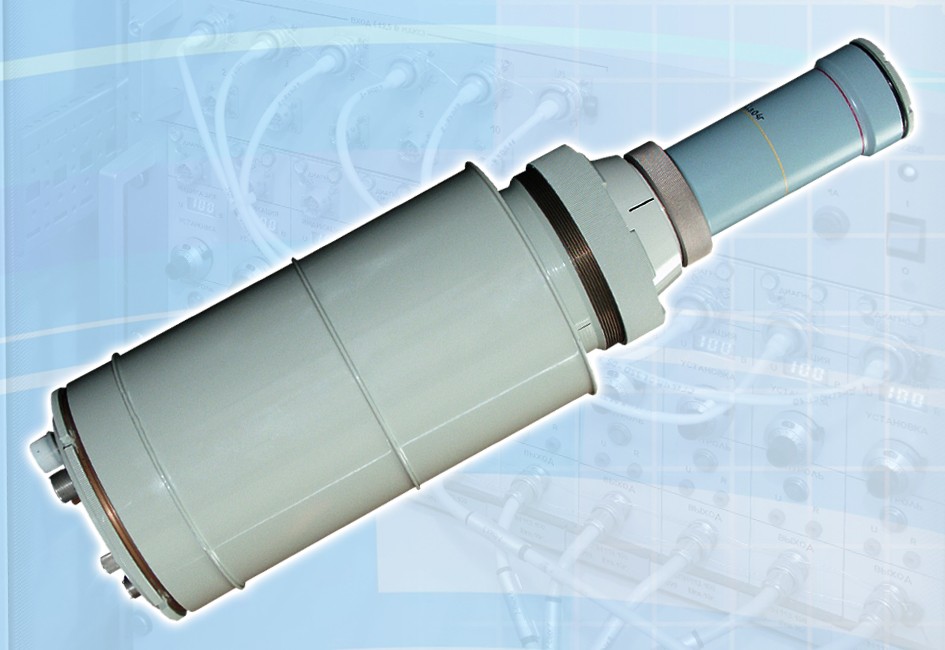

Детекторы высокочувствительные быстродействующие ССДИ38

Детекторы ССДИ38 (с волновым сопротивлением выходного тракта 75 Ом) и ССДИ38-01 (с волновым сопротивлением выходного тракта 50 Ом) относятся к средствам измерения специального назначения (свидетельство RU.С.38.046.А №35316) и предназначены для регистрации импульсного гамма-, нейтронного излучений в диапазоне плотностей потока от 10⁸ до 10¹⁴ част./см²·с.
В состав детекторов входят: умножитель фотоэлектронный СНФТ18М; сменные чувствительные элементы - два пластмассовых сцинтиллятора (с различным световыходом и быстродействием) и черенковский радиатор размерами Ø63×63 мм²; комплект ЗИП. Регулировка чувствительности детекторов осуществляется шунтированием динодов СНФТ18М, с помощью светофильтров и заменой чувствительного элемента из комплекта ЗИП.
Условия эксплуатации детекторов: температура окружающей среды от минус 40°С до плюс 50°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

	ССДИ38	ССДИ38-01
Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	5·10-12 1,5·10-11	5·10-12 1,5·10-11
Диапазон регулировки чувствительности, раз, не менее	50	50
Максимальный линейный ток в импульсе, А, не менее	0,5	0,5
Временное разрешение (t0,5), нс, не более: - со сцинтилляторами - с черенковским радиатором	5 (2,5) 1,5	4,5 (2) 1,3
Длительность регистрируемого импульса, мкс, не более	1,5	1,5
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±25	±25
Напряжение питания, кВ	минус 5,0 и плюс 1,8	минус 5,0 и плюс 1,8
Полярность выходного сигнала	отрицательная	отрицательная
Масса, кг, не более	7,5	7,5
Габаритные размеры, мм, не более	Ø150×400	Ø150×400

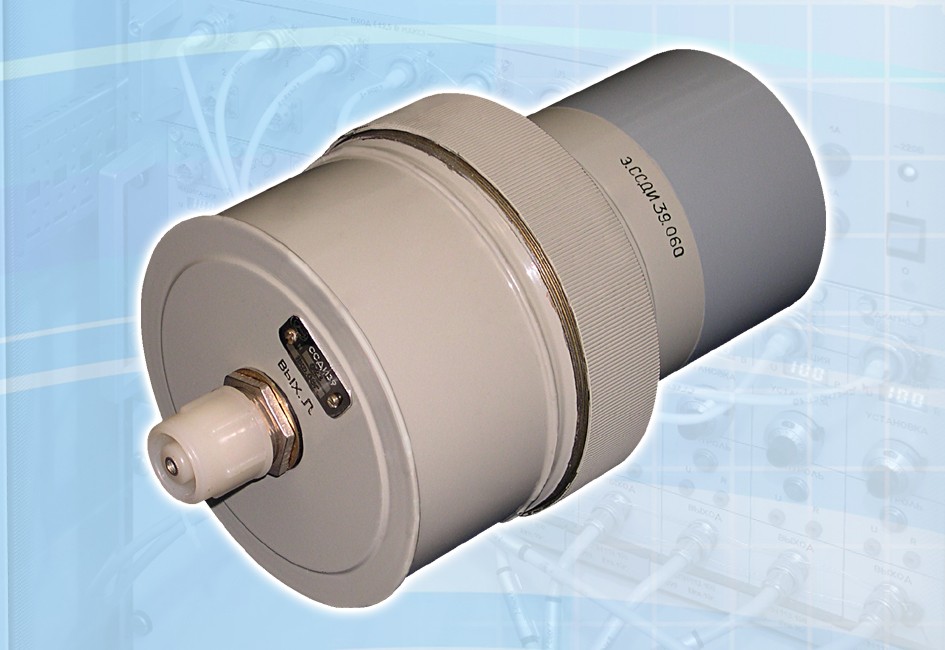

Низкочувствительный сцинтилляционный детектор ССДИ39

Детектор относится к средствам измерения специального назначения (свидетельство RU.С.38.046.А №34897) и предназначен для регистрации высокоинтенсивного импульсного гамма-, нейтронного излучений в диапазоне плотностей потока от 10¹² до 10¹⁸ част./см²·с.
В состав детектора входят: фотоэлемент СДФ20; два сменных пластмассовых сцинтиллятора (с различным световыходом и быстродействием) размером Ø63×63 мм²; съемный свинцовый колпак. Регулировка чувствительности детектора осуществляется с помощью светофильтров и заменой сцинтиллятора из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 40°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность, А·см2·с/част., не менее: - к гамма-излучению Еγ=1,25 МэВ - к нейтронному излучению Ен=14,5 МэВ	2·10-16 7·10-16
Диапазон регулировки чувствительности, раз, не менее	100
Максимальный линейный ток в импульсе, А, не менее	8
Временное разрешение (t0,5), нс, не более	5,5 (1,5)
Длительность регистрируемого импульса, мкс, не более	1
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±15
Напряжение питания, кВ	минус 1,8
Полярность выходного сигнала	положительная
Масса, кг, не более	1,6
Габаритные размеры, мм, не более	Ø110×170

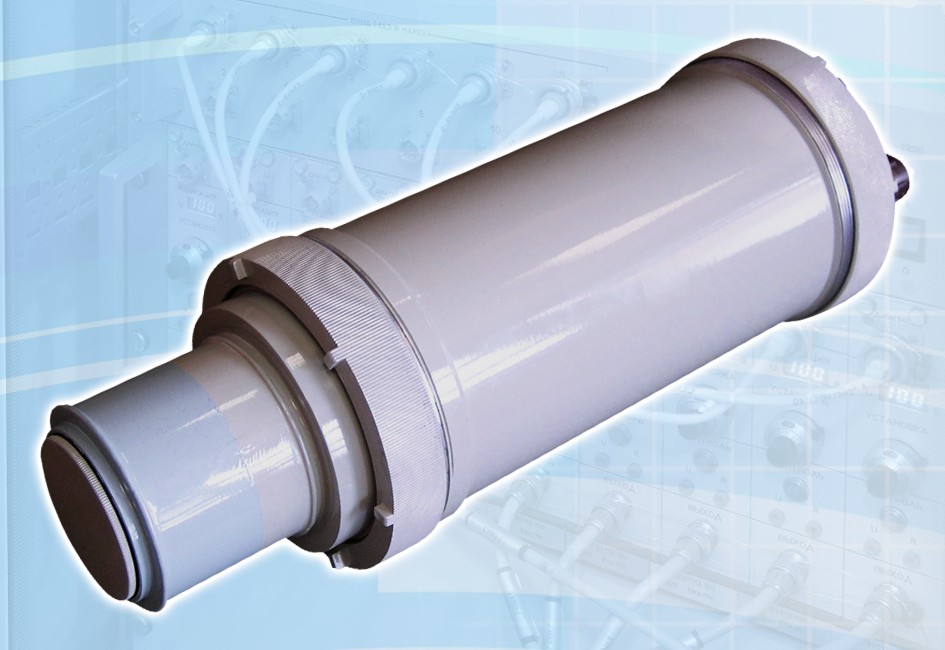

Детектор сцинтилляционный ССДИ40

Детектор относится к средствам измерения специального назначения (свидетельство RU.С.38.046.А №44830) и предназначен для регистрации импульсного гамма-излучения в диапазоне плотностей потока от 10¹⁰ до 10¹⁶ част./см²·с.
В состав детектора входят: умножитель фотоэлектронный СНФТ22; два сменных пластмассовых сцинтиллятора (с различным световыходом) размером Ø63×63 мм²; комплект ЗИП. Регулировка чувствительности детектора осуществляется с помощью светофильтров и заменой сцинтиллятора из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 10°С до плюс 50°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Максимальная чувствительность к гамма-квантам Еγ=1,25 МэВ, А·см2·с/квант, не менее	10-14
Диапазон регулировки чувствительности, раз, не менее	50
Максимальный линейный ток в импульсе, А, не менее	2,5
Временное разрешение (t0,5), нс, не более	10
Длительность регистрируемого импульса, мкс, не более	20
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±25
Напряжение питания, кВ	минус 4,0
Полярность выходного сигнала	отрицательная
Масса, кг, не более	2,5
Габаритные размеры, мм, не более	Ø110×350

Субнаносекундный черенковский детектор СЧДИ3

Детектор относится к средствам измерения специального назначения (свидетельство RU.С.38.046.А №46412) и предназначен для регистрации высокоинтенсивного импульсного гамма-излучения в диапазоне плотностей потока от 10¹⁶ до 10²⁰ квант/см²·с.
В состав детектора входят: фотоэлемент СДФ21, черенковский радиатор из кварцевого стекла размером Ø25×50 мм² и светодиодное устройство для проверки функционирования детектора из комплекта ЗИП.
Условия эксплуатации детектора: температура окружающей среды от минус 30°С до плюс 50°С; относительная влажность до 98% при температуре 25°С.

Технические характеристики

Чувствительность к гамма-квантам Еγ=1,25 МэВ, А·см2·с/квант, не менее	5·10-20
Максимальный линейный ток в импульсе, А, не менее	2,5
Временное разрешение (t0,5), нс, не более	0,25
Длительность регистрируемого импульса, мкс, не более	1
Суммарная погрешность преобразования в рабочих условиях, % (при Р=0,95), не более	±15
Напряжение питания, кВ	минус 1,5
Полярность выходного сигнала	положительная
Масса, кг, не более	0,25
Габаритные размеры, мм, не более	Ø50×100
