Радиационные мониторы

Расширение области использования ядерных материалов (ЯМ) и радиоактивных веществ (РВ) увеличивает опасность незаконного оборота ЯМ и РВ, пригодных для террористических актов, а также повышается риск радиоактивного загрязнения окружающей среды, негативно сказывающегося на здоровье населения. Борьба с незаконным оборотом ЯМ и РВ является одной из основных задач действующих в РФ систем учета, контроля и физической защиты ЯМ и РВ. В последние годы усилия ответственного в Государственной корпорации «Росатом» за аппаратурное обеспечение этой проблемы ФГУП «ВНИИА им. Н.Л. Духова» были направлены на создание широкой линейки современных радиационных мониторов (пешеходных, транспортных и ручных (носимых)), обладающих повышенной чувствительностью к плутонию и урану и являющихся основным техническим средством обнаружения незаконного оборота ЯМ и РВ.

Аппаратура предназначена для автоматического обнаружения ядерных материалов и радиоактивных веществ с целью предотвращения их незаконного перемещения через контрольно-пропускные пункты (КПП) любых типов, а также для контроля радиоактивного загрязнения персонала, транспортных средств, местности и обнаружения источников ионизирующего излучения в различных технологических и производственных процессах, а также для их локализации и идентификации.

Принцип действия аппаратуры основан на регистрации гамма-излучения и/или нейтронного излучения, выдаче сигнала тревоги при превышении порога обнаружения, который постоянно корректируется с учетом автоматического измерения фона.

Отличительные особенности радиационных мониторов ФГУП «ВНИИА им. Н.Л. Духова»:

  • техническое обслуживание и эксплуатация возможны без использования источников ионизирующего излучения, сложной измерительной аппаратуры;
  • обеспечение требуемого порога обнаружения за счет высокой чувствительности, изменения количества блоков и комбинирования сигналов от них;
  • аппаратура работает в характерном для российских условий широком диапазоне климатических и механических воздействий, имеет малые габаритные размеры и массу;
  • аппаратура имеет повышенную стабильность чувствительности (порог обнаружения ЯМ и РВ) во всем диапазоне применения и при всех воздействующих факторах;

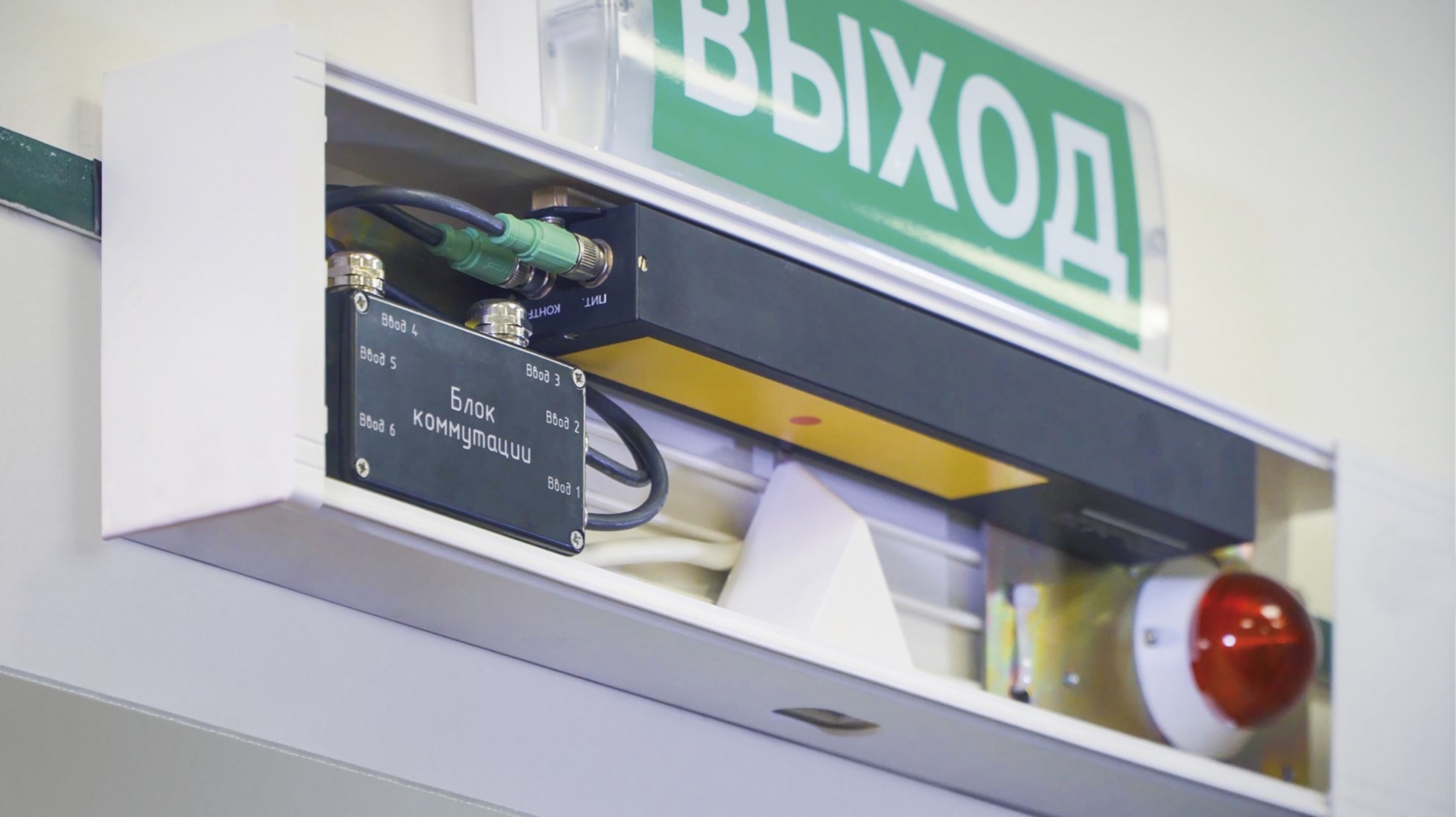

  • достигнута универсальность применения благодаря структурной гибкости и малым габаритам конструктивных блоков. Это позволяет легко и быстро укомплектовывать пункты контроля любого типа (пешеходные, транспортные и т.д.), в том числе находящиеся в эксплуатации, без существенных доработок, а также оборудовать мониторами дверные проемы, конвейерные установки и т.д.;
  • безопасность эксплуатации обеспечена за счет использования низковольтного питания выносных блоков детектирования.

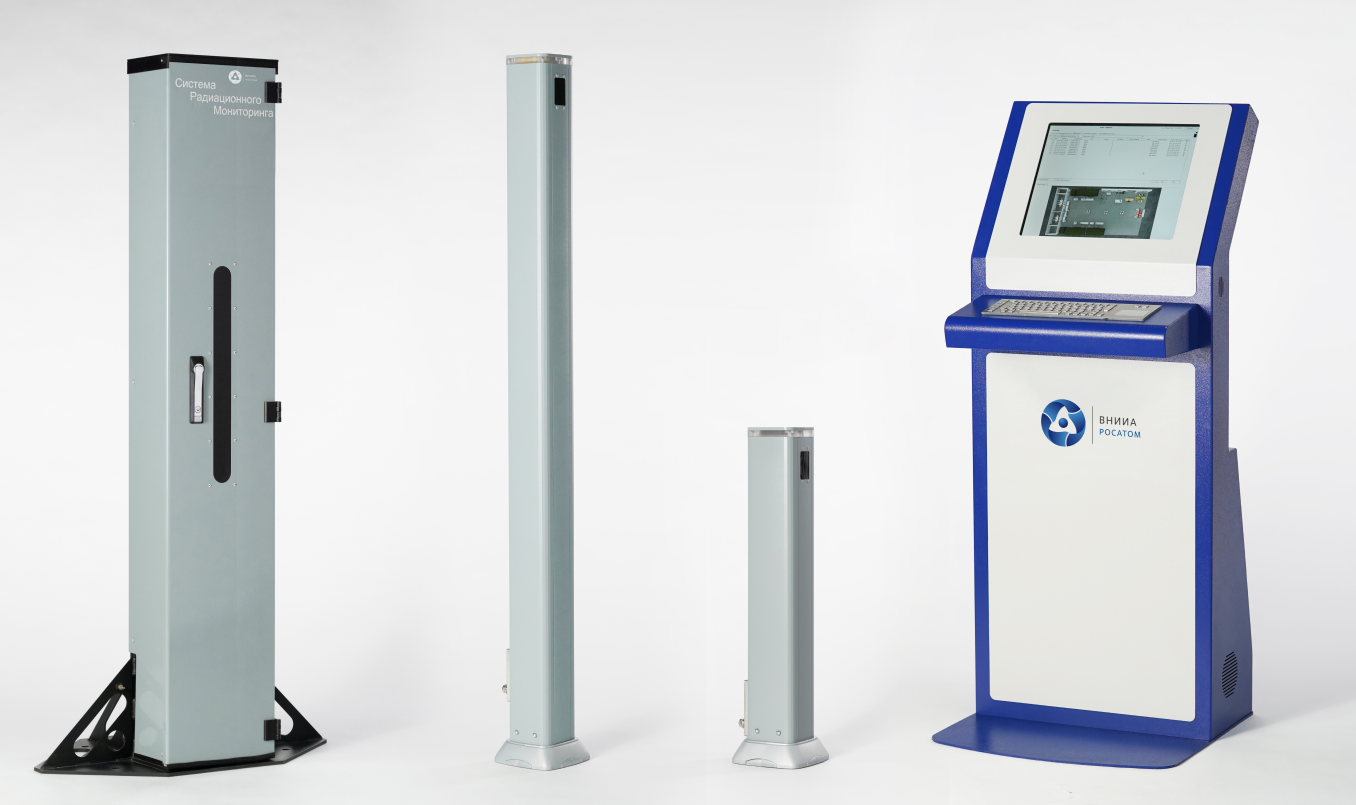

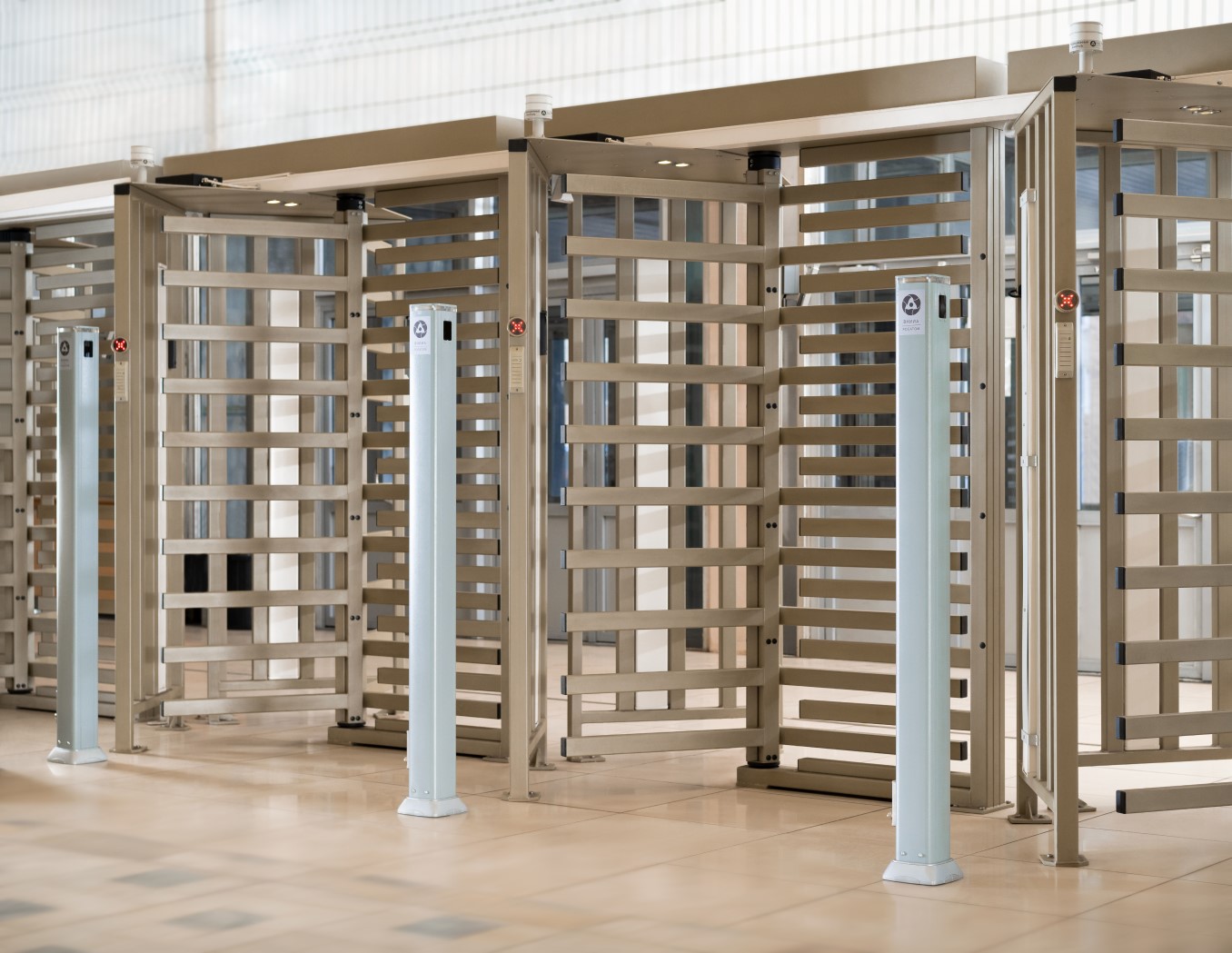

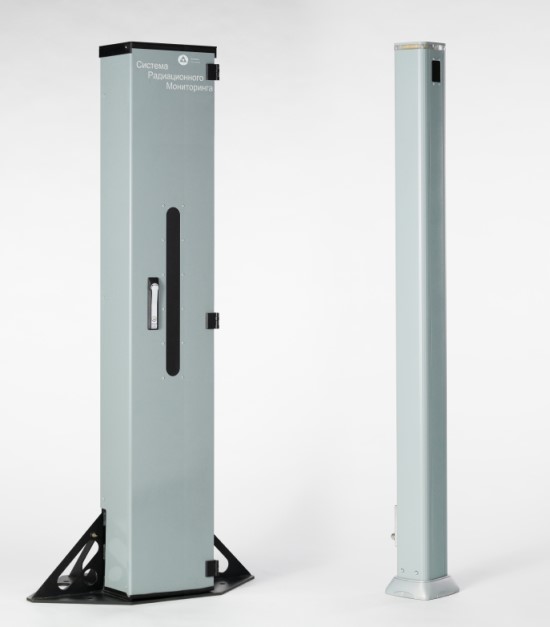

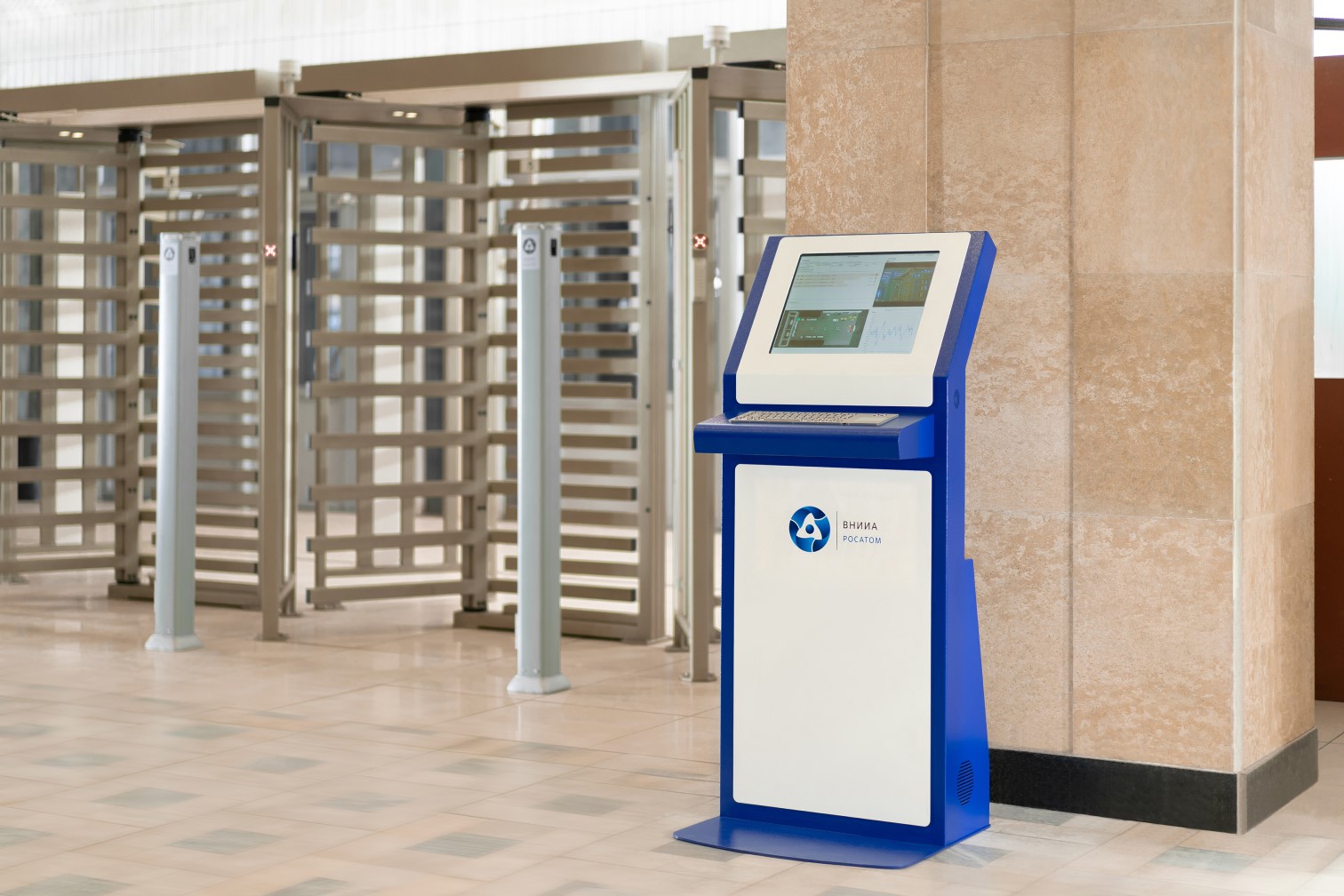

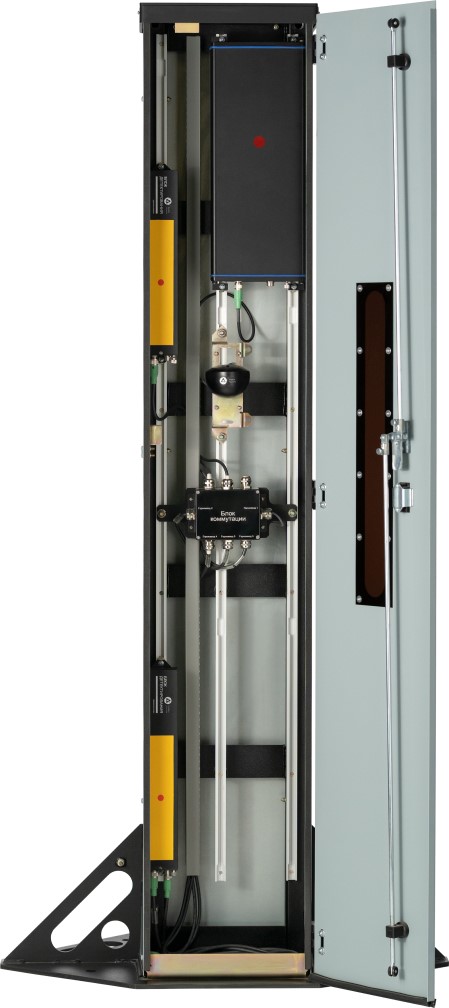

Стационарные системы радиационного мониторинга

Преимущества стационарных радиационных мониторов:

  • число блоков детектирования в мониторе и расстояние между ними могут выбираться исходя из заданных конфигурации контролируемой зоны и порога обнаружения ЯМ и РВ;
  • наличие гамма и нейтронного каналов регистрации;
  • наличие интерфейса RS485 (RS232), «сухих» контактов, использование стандартного протокола обмена, в том числе Modbus/RTU, Modbus/TCP, позволяет использовать стационарные системы радиационного мониторинга совместно (в составе) с другими системами, встраивать в систему контроля и управления доступом (СКУД) различных производителей;
  • наличие звуковой, световой и цифровой индикации обеспечивает легкость настройки и автономность применения;
  • возможность идентификации обнаруженных ЯМ и РВ;
  • программное обеспечение позволяет производить регулировку обнаружительных характеристик в эксплуатации.

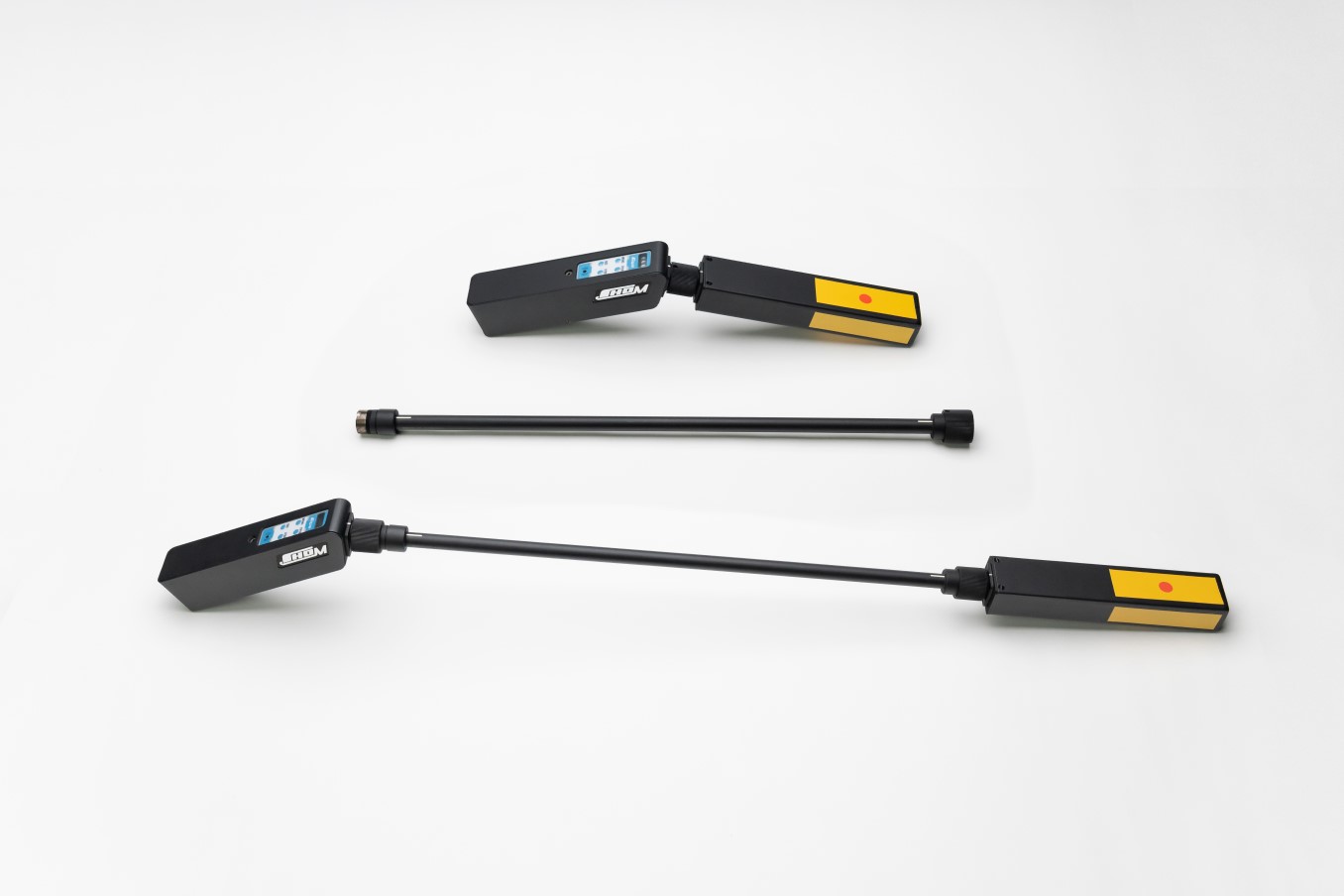

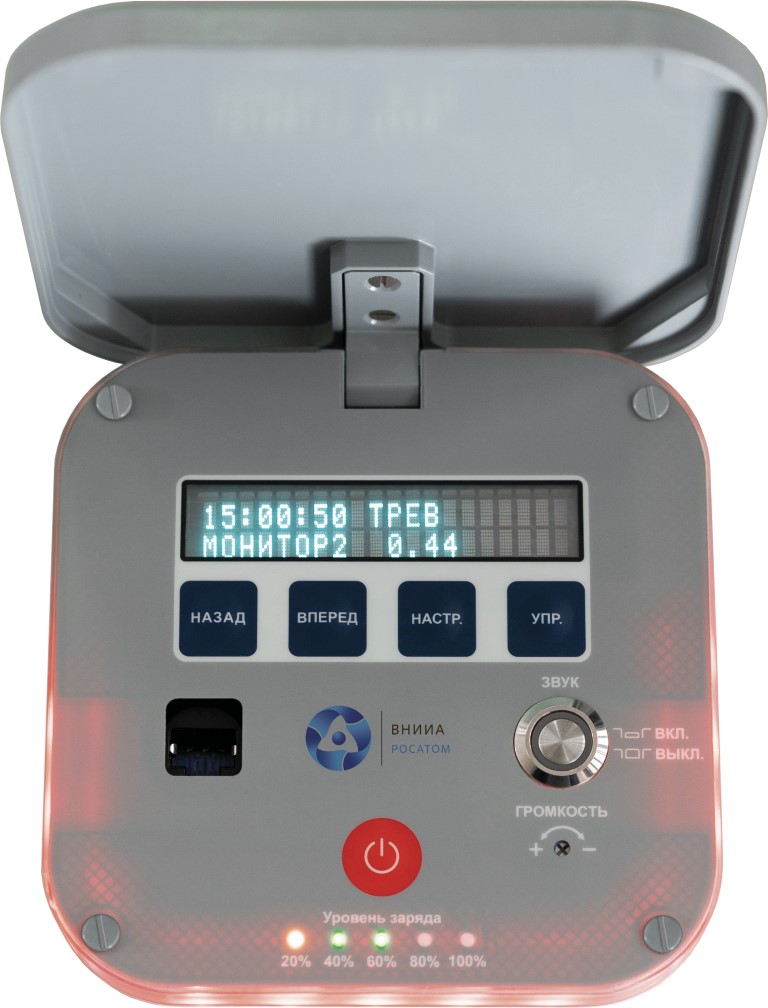

Ручные (носимые) радиационные мониторы

Преимущества ручных (носимых) радиационных мониторов:

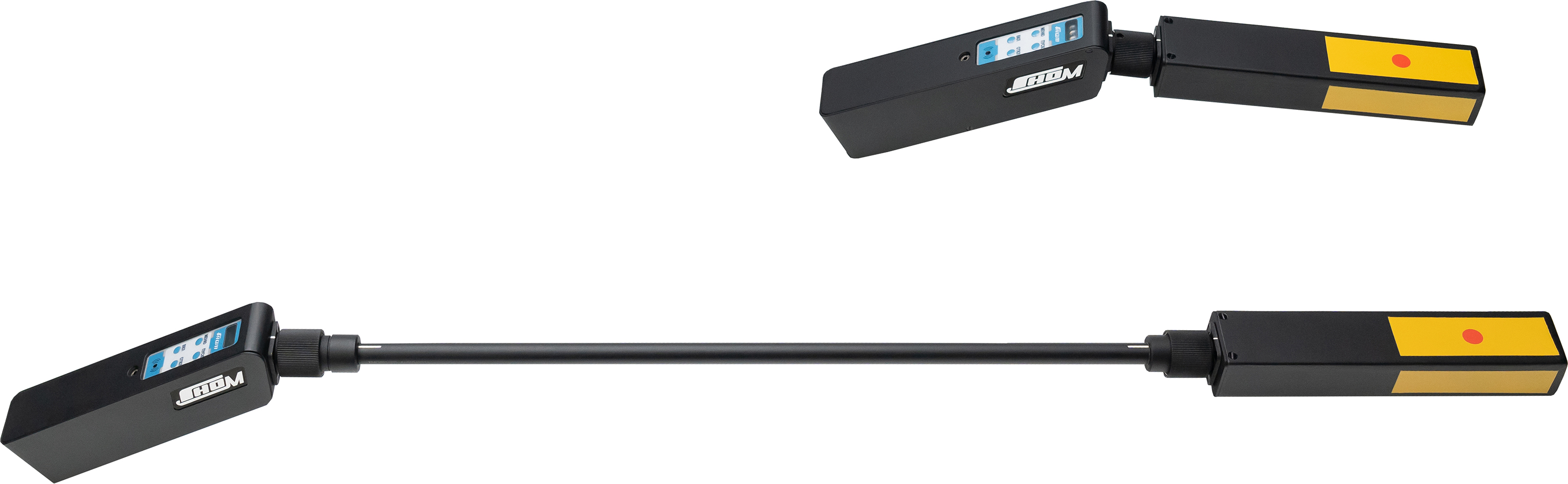

  • монитор выполнен в виде двух блоков: выносного блока детектирования и блока управления, которые могут соединяться непосредственно, образуя компактный моноблок, или через удлинитель длиной от 0,5 до 1,0 м. Благодаря этому монитор удобен для обследования труднодоступных мест и помещений. Для досмотра людей монитор может поставляться без удлинителя;
  • малые габариты и масса;
  • звуковая и цифровая индикация. При превышении скорости счета излучения ЯМ и РВ установленного порога, монитор выдает непрерывный звуковой сигнал, тональность которого меняется с изменением скорости счета гамма-квантов и/или нейтронов;
  • обеспечен широкий температурный диапазон работоспособности путем введения автоматической компенсации воздействий температуры окружающей среды;
  • возможна работа в режимах обнаружения ЯМ и контроля радиационного фона;
  • удобен для осуществления контроля различных объектов;
  • имеется автоматический контроль разряда перезаряжаемых элементов питания.

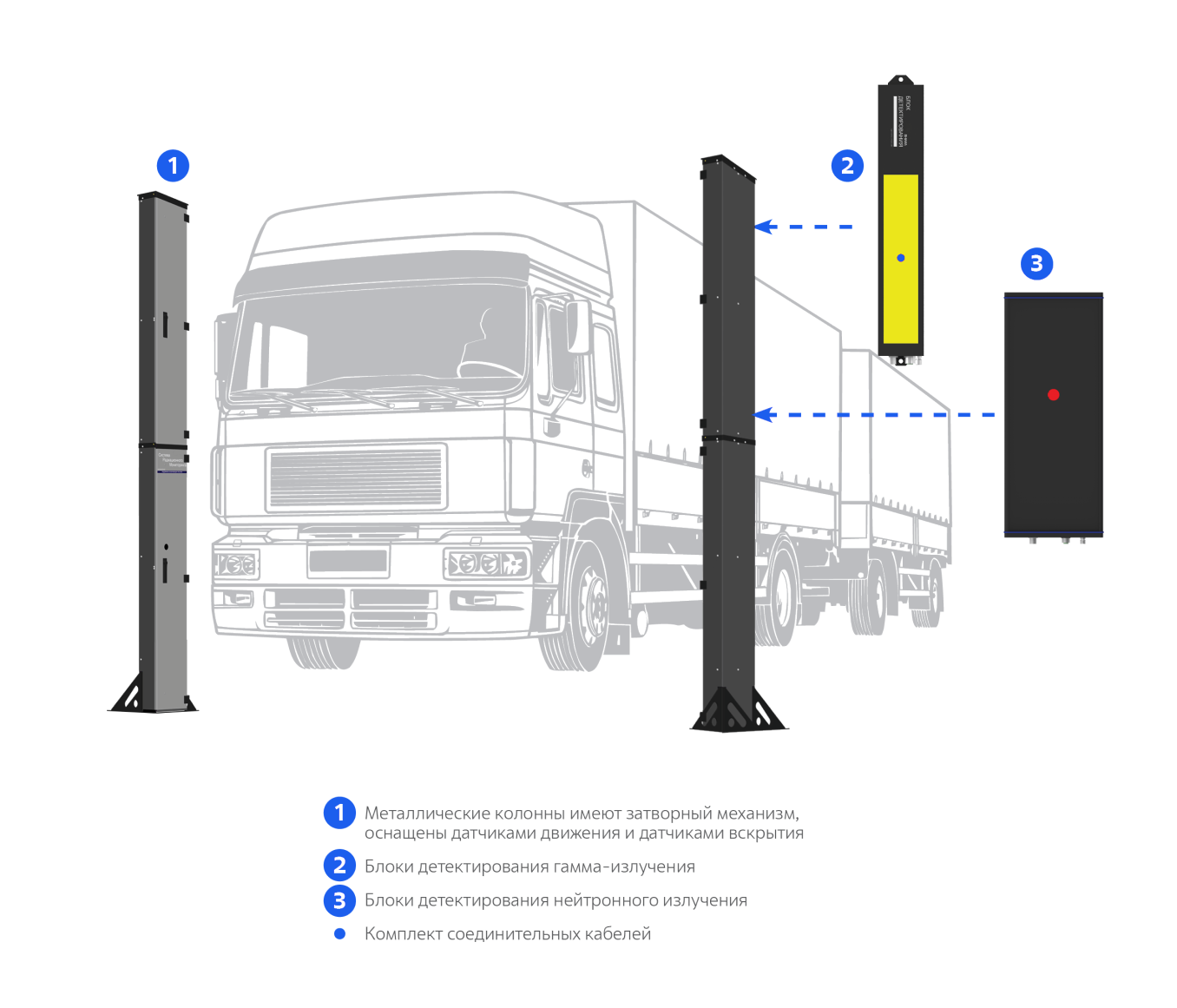

Транспортная система радиационного мониторинга

Информационно-управляющий комплекс обнаружения опасных веществ

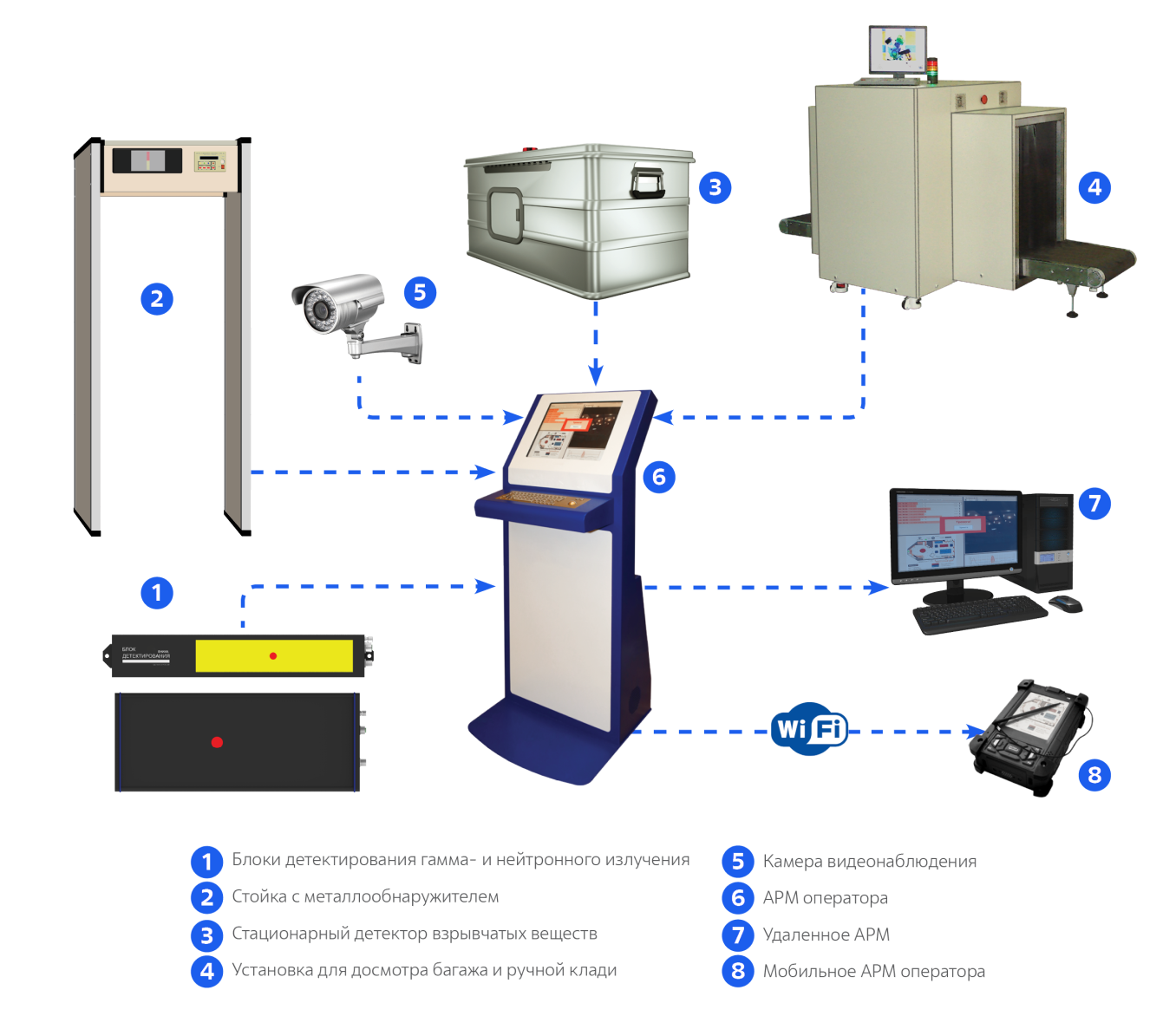

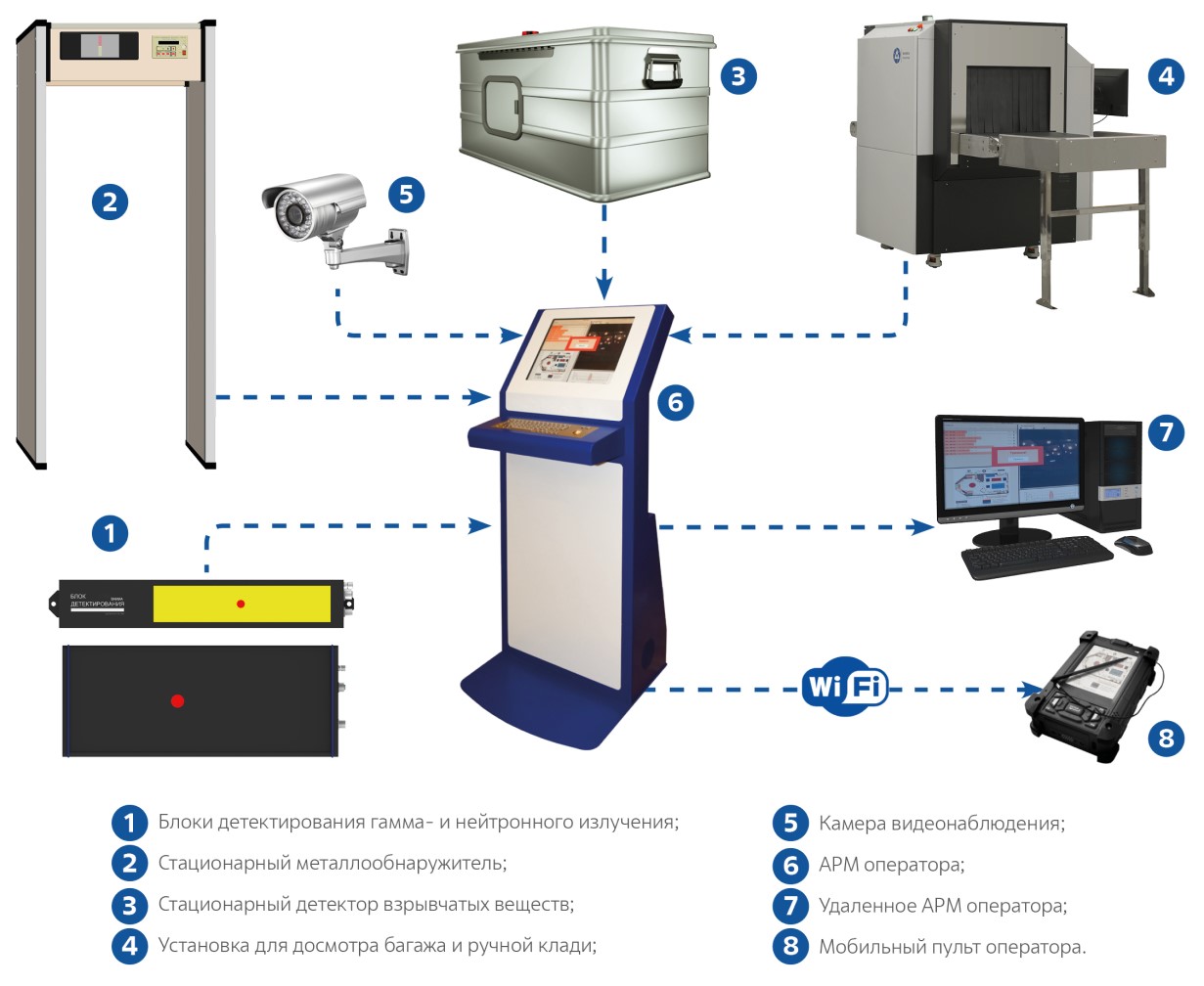

В ФГУП «ВНИИА им. Н.Л. Духова» на базе радиационных мониторов был разработан информационно-управляющий комплекс обнаружения опасных веществ, в который также могут интегрироваться металлообнаружители, рентгеновские интроскопы, обнаружители взрывчатых веществ и другие средства досмотра.

Функциональные возможности информационно-управляющего комплекса:

  • комплекс предназначен для автоматизации процедур досмотра, проводимых на контрольных пунктах различной конфигурации и пропускной способности;
  • комплекс обеспечивает обнаружение опасных веществ при перемещении пассажиров, багажа и транспорта через зону контроля;

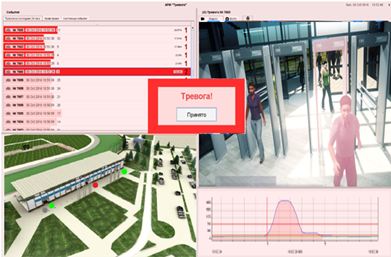

  • комплекс обеспечивает регистрацию фото- и видео- информации о контролируемом объекте при срабатывании технического средства досмотра с выводом информации на автоматизированное рабочее место (АРМ) и на мобильный пульт оператора.
  • обеспечивает подключение следующих технических средств досмотра: радиационные мониторы, стационарные металлодетекторы, стационарные досмотровые рентгеновские установки, стационарный детектор взрывчатых веществ и т.д.

В настоящее время более 5000 систем радиационного мониторинга и ручных (носимых) радиационных мониторов находятся в эксплуатации.

Радиационные мониторы ФГУП «ВНИИА им. Н.Л. Духова» успешно используются в целях предотвращения незаконного перемещения ЯМ и РВ на контрольно-пропускных пунктах многих ядерно- и радиационно- опасных предприятий России (в т.ч. на АЭС), а также при проведении спортивных мероприятий, при оснащении объектов транспортной инфраструктуры, при контроле промышленной продукции, бытовых и промышленных отходов, окружающей среды и т.п.

Референции:

Атомные электростанции:

  • Ростовская АЭС;
  • Нововоронежская АЭС;
  • Курская АЭС;
  • Смоленская АЭС;
  • Балаковская АЭС;
  • Белоярская АЭС;
  • Ленинградская АЭС;
  • Билибинская АЭС;

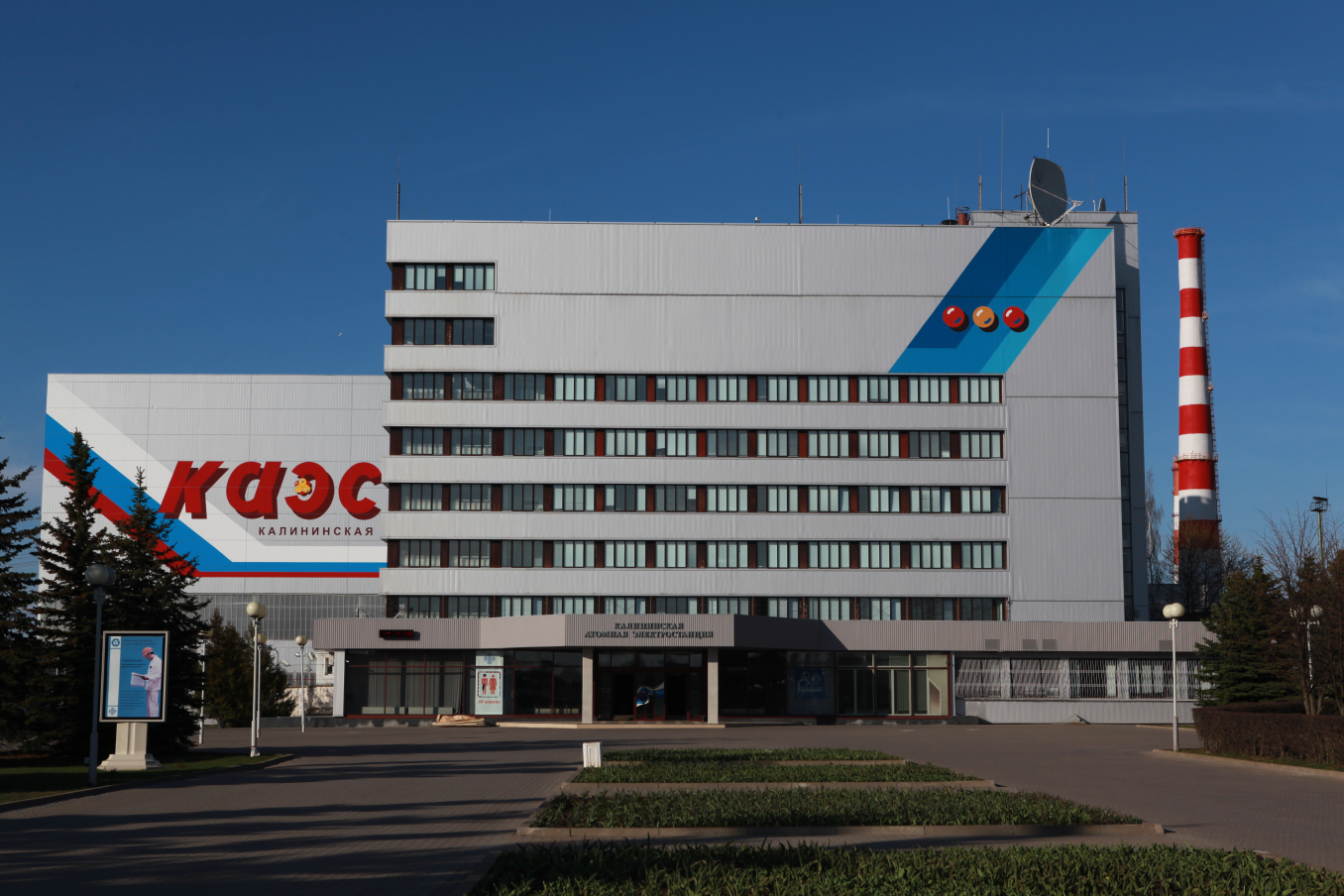

  • Калининская АЭС;
  • Белорусская АЭС;
  • АЭС «Аккую» (Турция);
  • АЭС «Руппур» (Бангладеш)

Объекты транспортной инфраструктуры:

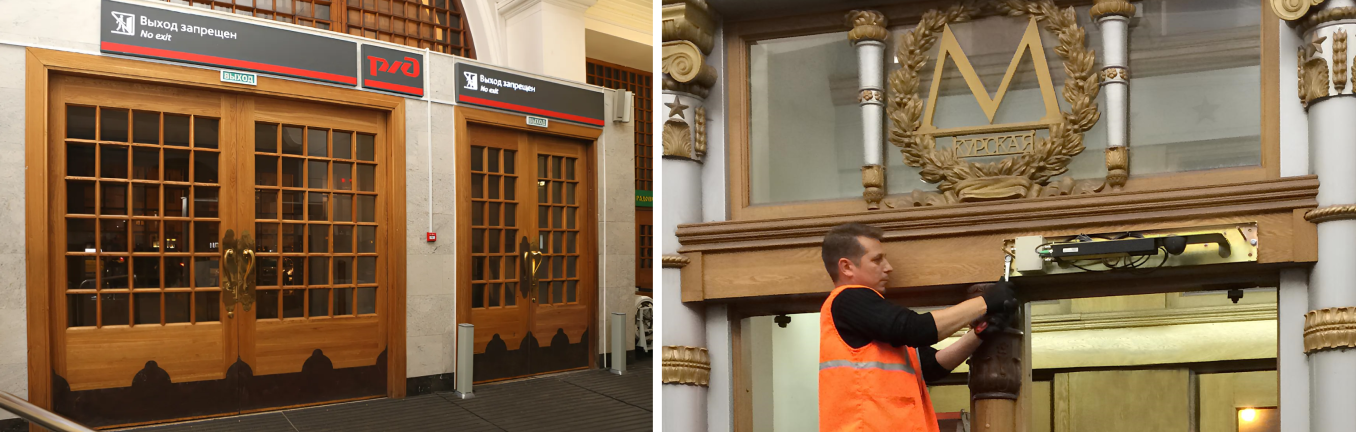

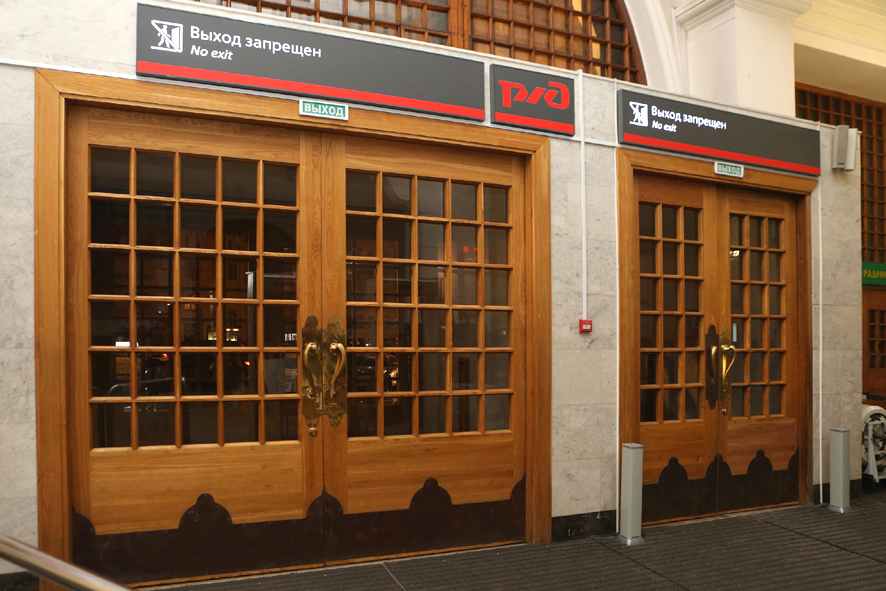

  • Железнодорожные вокзалы (Павелецкий, Киевский, Ярославский, Рижский вокзалы в Москве, Московский и Балтийский вокзалы в Санкт-Петербурге, Московский вокзал в г. Нижний-Новгород и др.)

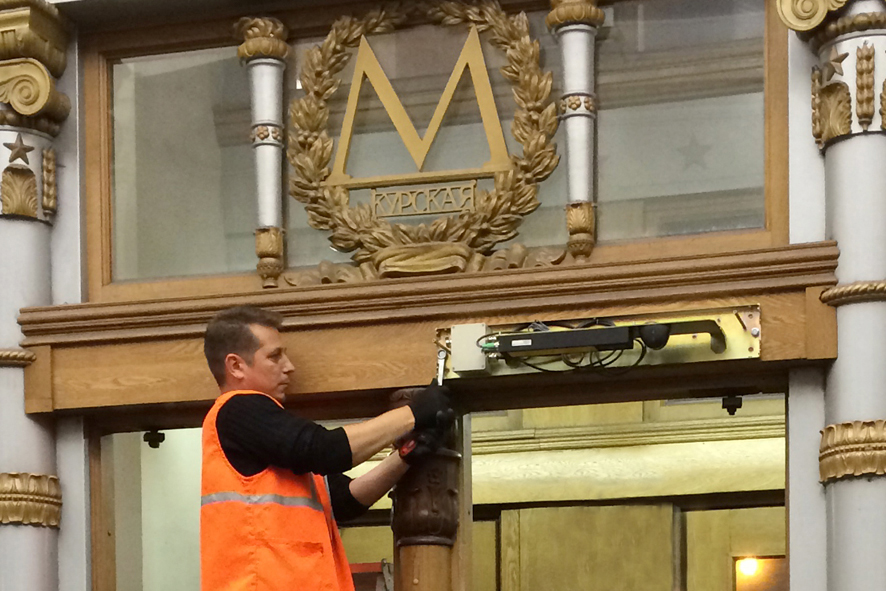

  • Московский метрополитен;
  • Метрополитен в г. Екатеринбурге.

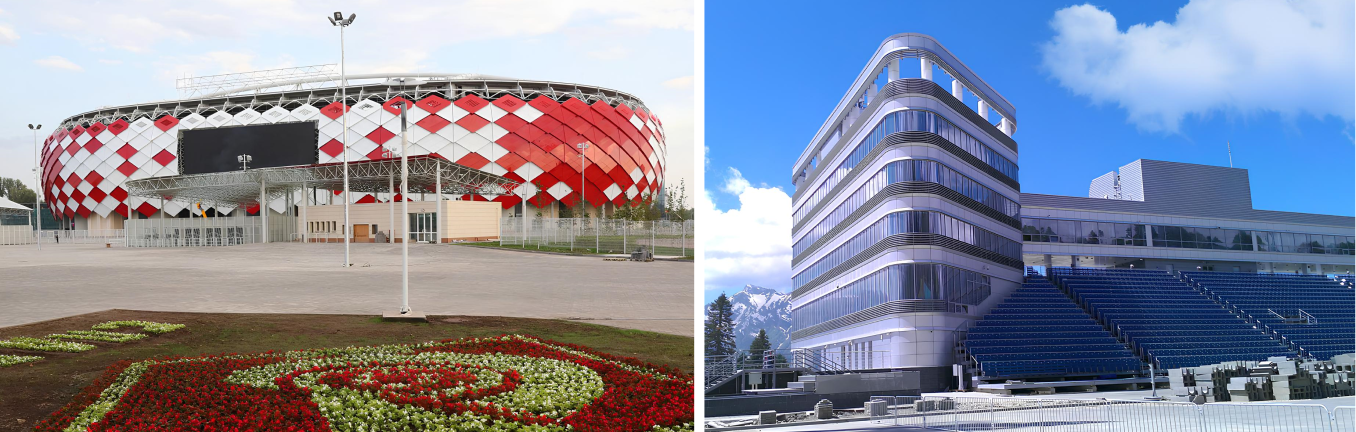

Объекты проведения спортивных мероприятий:

  • XXII зимних Олимпийских игр в г. Сочи;
  • XXVII Всемирной летней Универсиады в г. Казани и XXIX Всемирной зимней Универсиады в г. Красноярске;
  • Чемпионата мира по футболу FIFA 2018;
  • 45-й чемпионат мира по профессиональному мастерству WorldSkills Казань-2019;
  • Ледовая арена в г. Новосибирск «Сибирь-Арена».

Предприятия Госкорпорации «Росатом»:

  • ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина»;
  • ФГУП «РФЯЦ-ВНИИЭФ»;
  • ФГУП «ПО «Маяк»;
  • ФГУП «ГХК»;
  • АО «СХК»;
  • АО «УЭХК»;
  • АО «ОКБМ Африкантов» и ряд других предприятий.
