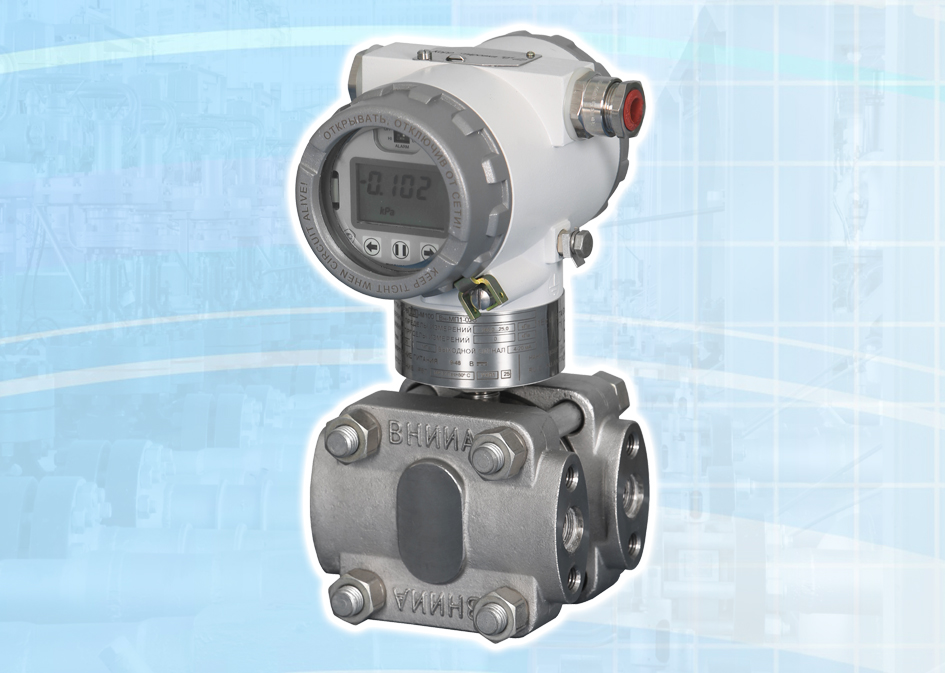

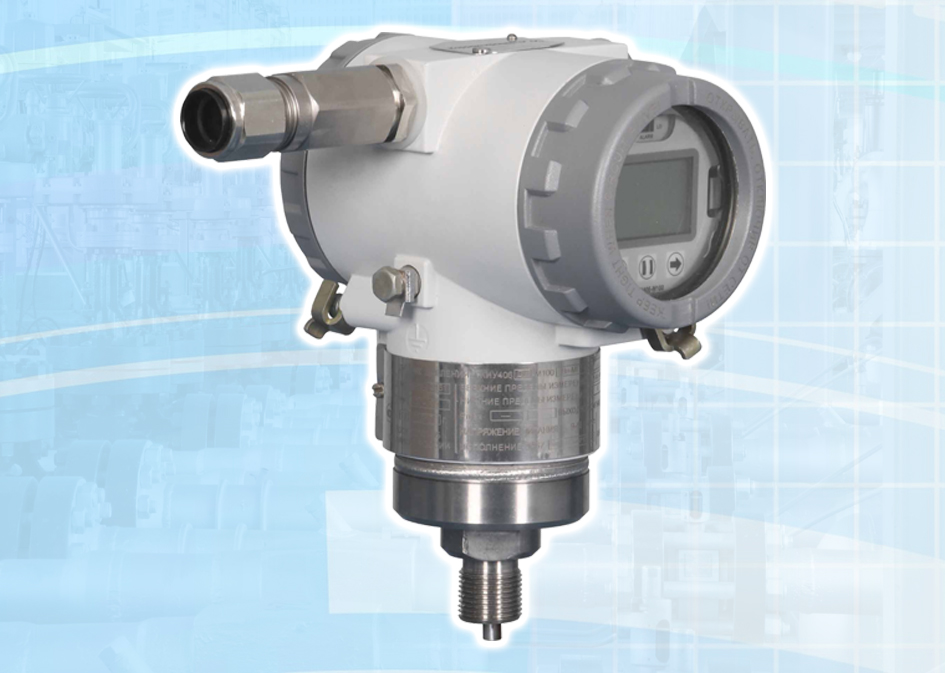

Назначение
Датчик предназначен для непрерывного преобразования измеряемого параметра (давления газа или жидкости) в унифицированный выходной токовый сигнал и цифровой сигнал на базе HART-протокола или цифровой сигнал на базе интерфейса RS-485 с протоколом Modbus.
Указанные датчики предназначены для использования в системах автоматического управления, контроля и регулирования технологических процессов различных отраслей промышленности, в том числе, для применения во взрывоопасных производствах нефтяной и газовой промышленности, а также на объектах атомной энергетики.
Тип датчика давления ТЖИУ406-М100 зарегистрирован в Государственном реестре средств измерений под №18510-08 и допущен к применению в РФ.
Тип датчика давления ТЖИУ406-М100-АС зарегистрирован в Государственном реестре средств измерений под №47462-11 и допущен к применению в РФ.
Основные характеристики
- диапазон измеряемых давлений от 0,16 кПа до 100 МПа;
- основная погрешность: ±0,1%, ±0,15%, ±0,25%, ±0,5%;
- диапазон рабочих температур от -60 до +80°C;
- по степени защиты от проникновения пыли, посторонних тел и воды датчик соответствует группе IP67 по ГОСТ 14254;
- возможность перенастройки пределов измерений;
- выходные сигналы: 4-20 мА или 0-5 мА + HART, RS-485 Modbus RTU;
- гарантийный срок эксплуатации датчика общепромышленного назначения - 3,5 года со дня ввода в эксплуатацию, но не более 4,5 лет с даты изготовления;
- гарантийный срок эксплуатации датчика в исполнении для АЭС - 6 лет со дня ввода в эксплуатацию, но не более 7 лет с даты изготовления;
- применение титановых сплавов в конструкции датчиков, что позволяет работать с агрессивными жидкостями и морской водой, климатическое исполнение - от умеренно холодного до тропического морского;
- датчик взрывозащищенного исполнения изготавливается с видом взрывозащиты - взрывонепроницаемая оболочка (Вн), имеет маркировку по взрывозащите - "1ЕхdIIВТ4", соответствует требованиям ПБ 09-540, ГОСТ Р 51330.0, ГОСТ Р 51330.1;
- электрическое питание датчика осуществляется от источника постоянного тока напряжением:
а) для исполнения МП1и МП2 от 9 до 48 В;
б) для исполнения МП1ВП: от 9 до 48 В с выключенной подсветкой ЖКИ; от 15 до 48 В с включенной подсветкой ЖКИ;
в) для исполнения МП3: от 13 до 48 В с выключенной подсветкой ЖКИ; от 19 до 48 В с включенной подсветкой ЖКИ.
