Оснащение испытательного центра ЭМС

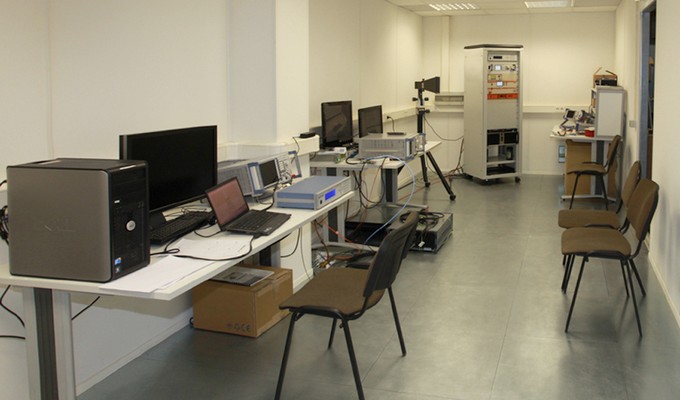

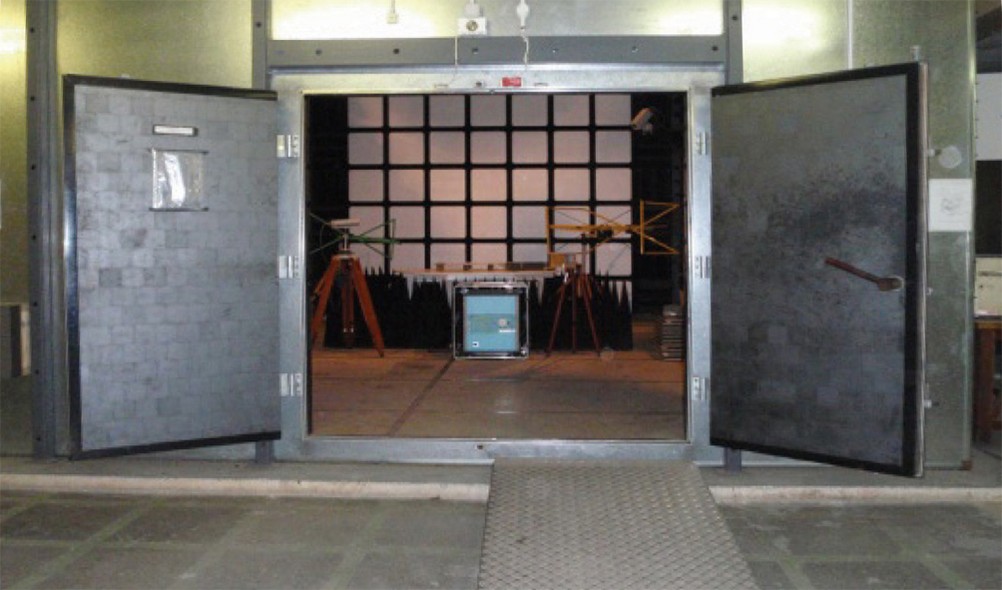

Начиная с 2000 г. в составе испытательного центра функционирует 3-метровая полубезэховая экранированная камера Lindgren-Rayproof с радиочастотным поглощающим материалом фирмы TDK для испытаний технических средств в частотном диапазоне до 18 ГГц, для контроля эмиссии помех в диапазоне частот от 9 кГц до 40 ГГц и испытаний на устойчивость в диапазоне от 26 МГц до 18 ГГц при уровнях нагружения до 200 В/м: МЭК 61000-4-3, МЭК 61000-4-6 (ГОСТ 30804.4.3-2013, ГОСТ Р 51317.4.6-99, МЭК 61000-4-3, МЭК 61000-4-6, ГОСТ Р 51320-99, ГОСТ Р 51318.11-2006, ГОСТ 30805.14.1-2013, ГОСТ 30805.22-2013, СИСПР-11, СИСПР-14-1, СИСПР-22).

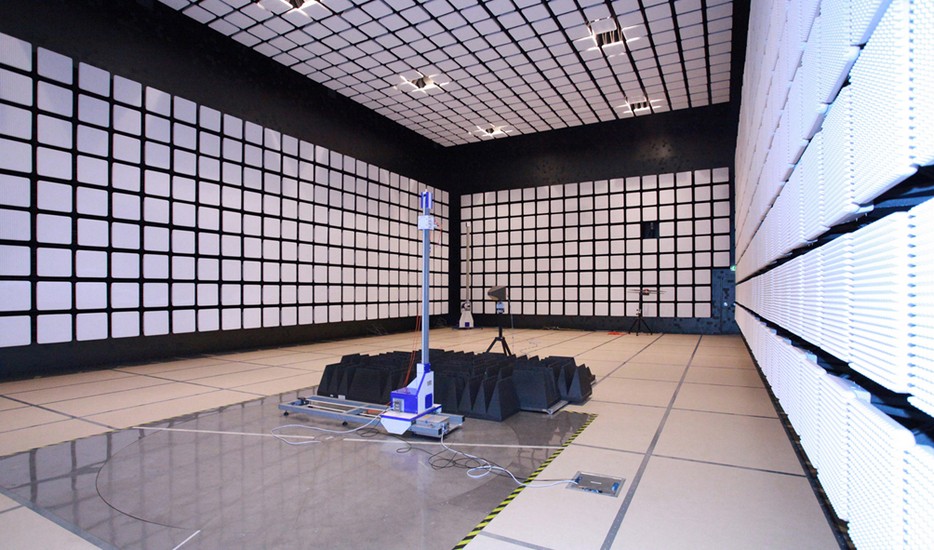

В декабре 2012 г. во ФГУП "ВНИИА им. Н.Л.Духова" в дополнение к существующему оборудованию введен в эксплуатацию уникальный в России технологический комплекс с полубезэховой экранированной камерой (ПБЭК) с 10-метровой испытательной базой, позволяющей испытывать крупногабаритные изделия комплексно, в сборе, с оценкой полнофункциональных алгоритмов их работы.
ИЦ ЭМС оснащен самым современным, удовлетворяющим требованиям национальных и международных стандартов, специализированным оборудованием и специальной измерительной аппаратурой нового поколения ведущих в этой области фирм мира, таких как: Schaffner-Chase EMC, Rohde & Schwarz, Amplifier Research, EMCO, Tektronix, EMTEST, EMC Partner и др., в частности, автоматизированной испытательной системой "Profline 3000" фирмы Schaffner-Chase EMC и экранированной камерой фирмы Lindgren-Rayproof для сертификационных испытаний на кондуктивные помехи и кондуктивную помехоэмиссию продукции Росатома, а также других отраслей промышленности и поступающей по импорту на соответствие национальным стандартам ГОСТ 30804.4.13-2013, ГОСТ 30804.4.4-2013, ГОСТ Р 51317.4.5-99, ГОСТ 30804.4.11-2013, ГОСТ Р 50648, ГОСТ Р 50649, ГОСТ Р 50652, ГОСТ Р 51317.4.12, ГОСТ Р 51317.4.13, ГОСТ Р 51317.4.14-2000, ГОСТ Р 51317.4.16, ГОСТ Р 51317.4.28-2000, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, а также стандартам МЭК 61000-4-2, -4, -5, -8, -9, -10, -11, -12.-13, -14, -16, -28, 61000-3-2, -3.
| ПБЭК-3, действующая в ИЦ ЭМС, фирма Lindgren-Rayproof, 2000 г. | ПБЭК-10, фирма TDK, 2012 г. 2000 г. | |
| Размеры (Д×Ш×В), м | 8,5×6,1×5,5 | 13×21×9 |
| Расстояние между приемно-передающей антенной и центром поворотного стола, м | 3 | 10 |
| Размеры двери камеры (Ш×В), м | 1,6×1,9 | 3,6×3,6 |
| Диаметр поворотного стола, м | 2,0 | 4,0 |
| Грузоподъемность поворотного стола, кг | 500 | 3 000 |
| Диапазон экранирования | от 10 кГц до 6 ГГц | от 10 кГц до 40 ГГц |
| Нагружение радиочастотным полем | до 2 ГГц, 200 В/м | до 18 ГГц, 200 В/м |
Фирма Rohde & Schwarz
- генераторы сигналов: SMY-01 (9 кГц - 1 ГГц), MY-02 (9 кГц - 2 ГГц), SMP04 (2 ГГц - 40 ГГц);

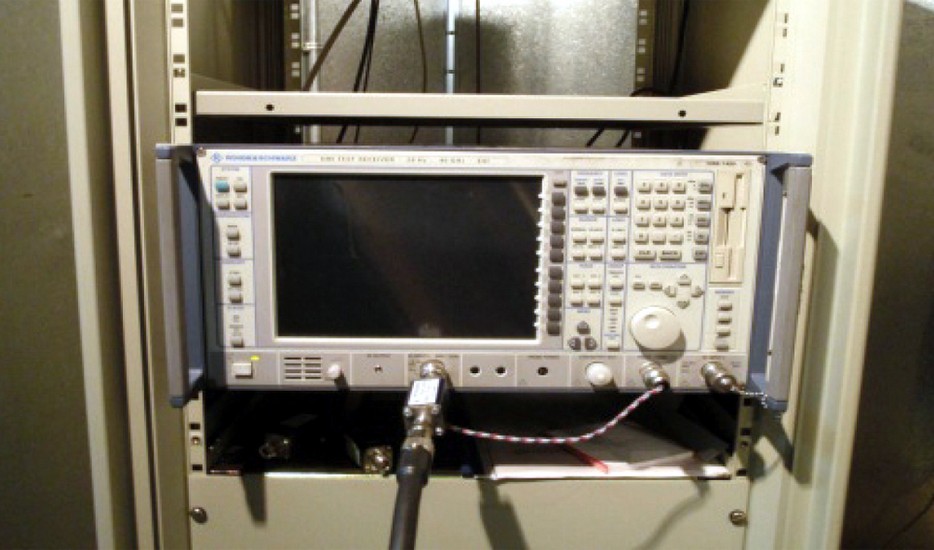

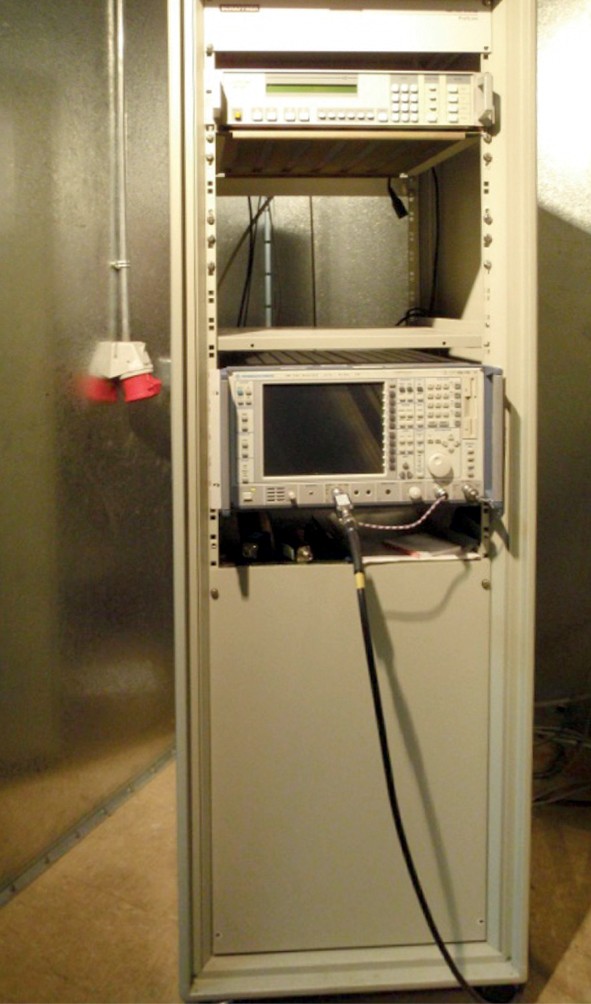

- измерительные приемники: ESI-40 (20 Гц - 40,0 ГГц), EB200 (малогабаритный, транспортабельный);
- измерители мощности: URV-5, NRVD (9 кГц - 2 ГГц);
- индустриальная (помехозащищенная) ПЭВМ РЗР7.
Фирма Amplifier Research

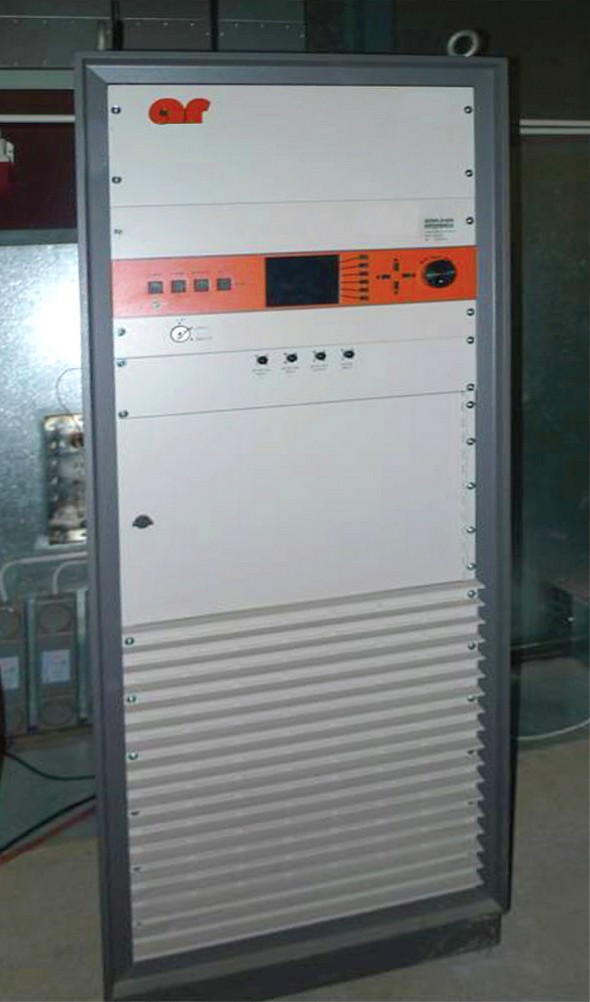

- широкополосные усилители: 100W100М1 (100 Вт, 80 МГц - 1000 МГц), 250А250 (250 Вт, 10кГц - 250 МГц), 500А100 (500 Вт, 10 кГц - 100 МГц), 500W1000М5 (500 Вт, 80 МГц - 1000 МГц), 1000L (1200 Вт, 10 кГц - 220 МГц), 200TG2 (200 Вт, 1 ГГц - 2 ГГц);
- комплекты для измерения высокочастотных электромагнитных полей: FР 4000 (10 кГц -1 ГГц), FР 4080 (80 МГц - 40 ГГц);
- широкополосная мощная антенна АТ 1080 (2 кВт, 80 МГц - 1 ГГц).
Фирма EMCO

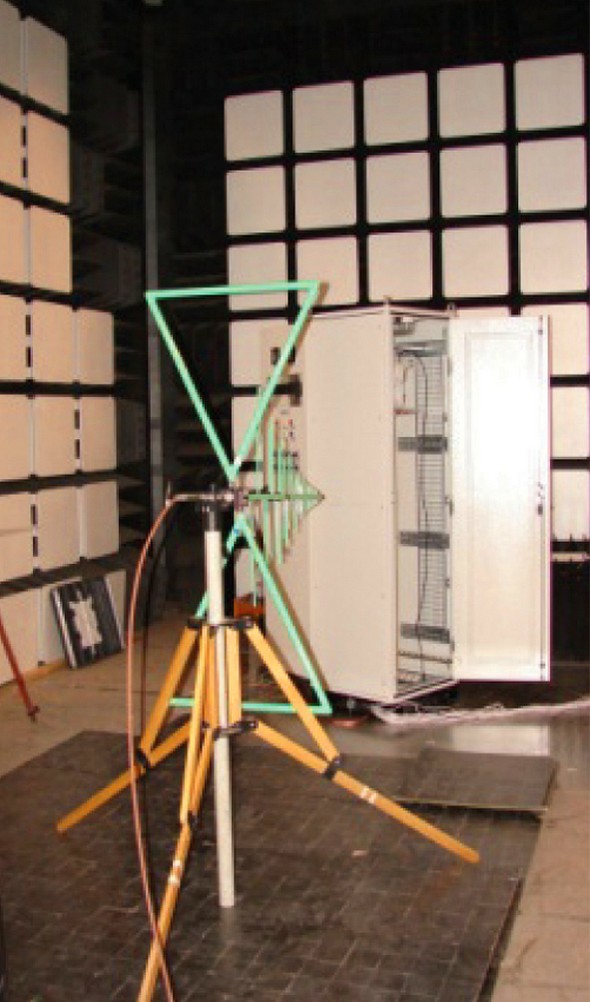

- комплект антенн для измерения Е- и Н-полей: 3505, 6505, 3121С;
- комплект рупорных антенн: 3115, 3116, 3161-01, 3161-02, 3161-03.
Фирма Tektronix
- Цифровые осциллографы: TDS 784, THS730A, TDS 5400, TDS 420.
Фирма Schaffner-Chase EMC
- система испытаний на помехоэмиссию Emipack (9 кГц - 2 ГГц);
- широкополосные антенны: CBL 6140, (25 МГц - 2 ГГц), CBL6112С;
- программно-математическое обеспечение для испытаний на устойчивость и эмиссию: CIS 9942, CES 9985 EMI;

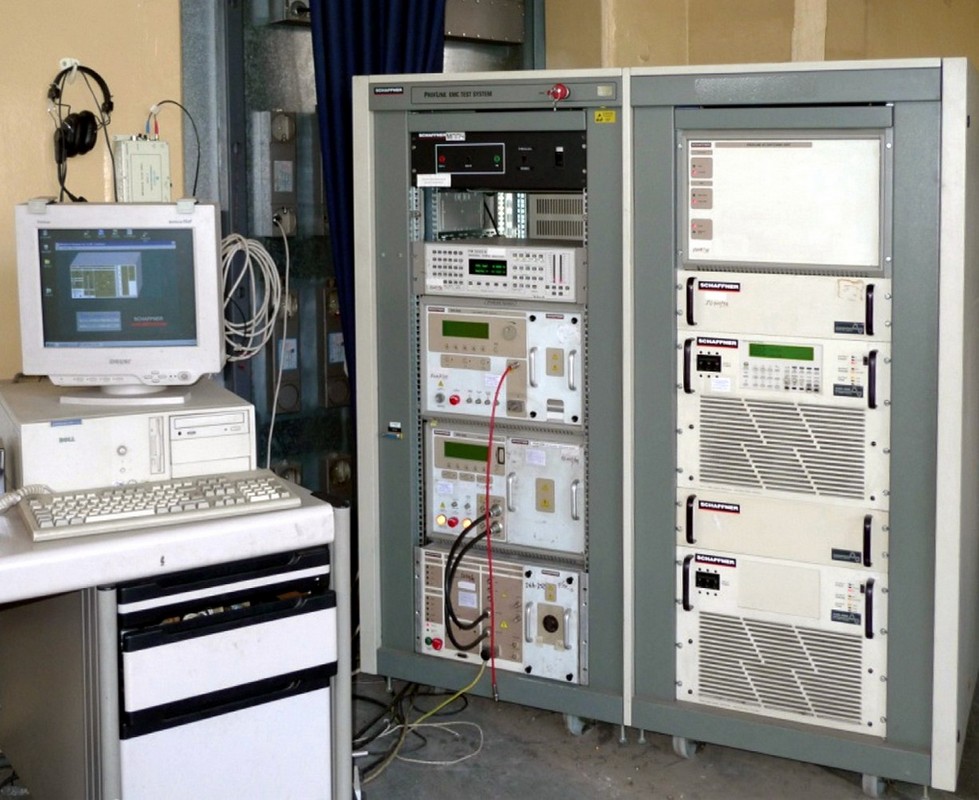

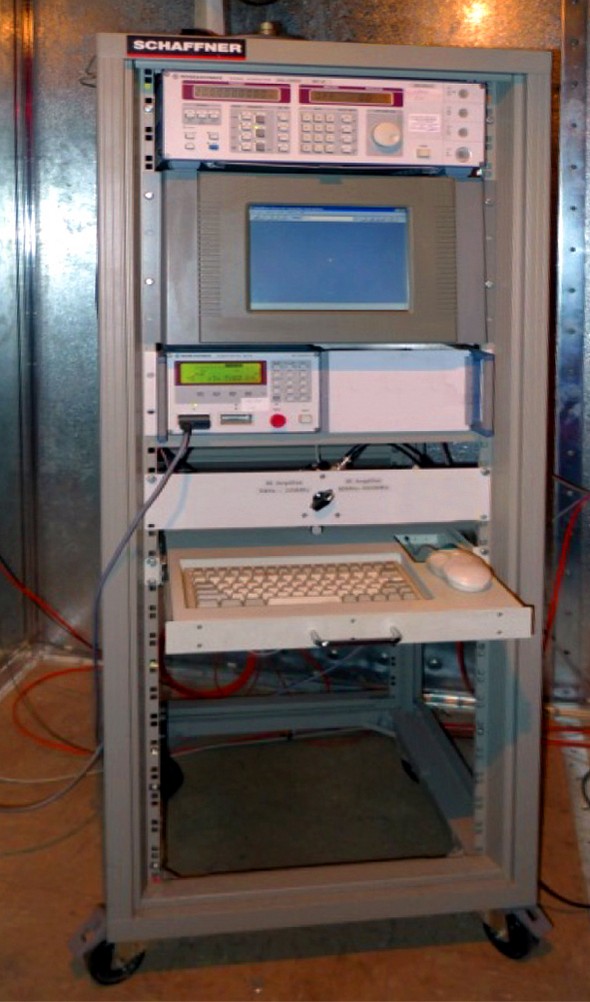

- многофункциональная испытательная система Profline 3000.

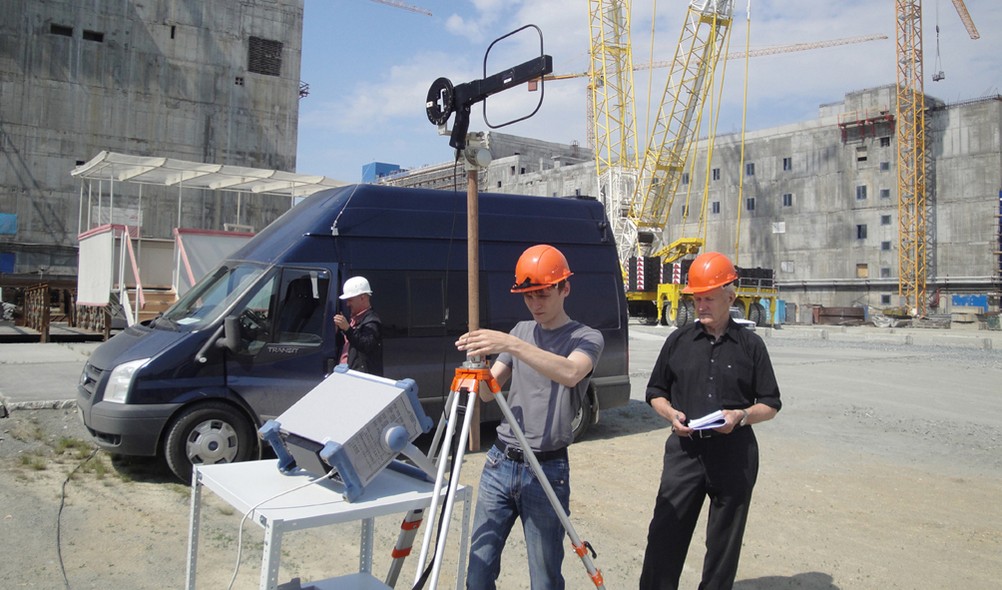

Транспортабельный испытательный комплекс для проведения выездных измерений электромагнитной обстановки и испытаний на помехоустойчивость
